OPA548 Leistungs-Operationsverstärkermodul, Strom 3 A, Dauerstrom, breite Ausgangsspannung, Schwenkfunktion, Demo-Board

Produktbeschreibung

Das OPA548-Gerät ist ein kostengünstiger, Hochspannungs- und Hochstrom-Operationsverstärker, der sich ideal für den Antrieb einer Vielzahl von Lasten eignet.Eine lasergeschnittene monolithische integrierte Schaltung bietet eine hervorragende Signalgenauigkeit bei niedrigem Pegel sowie hohe Ausgangsspannung und -strom.
Das OPA548-Gerät arbeitet entweder mit Einzel- oder Doppelversorgung für Designflexibilität.Im Single-Supply-Betrieb erweitert sich der Common-Mode-Bereich des Eingangs unter der Masse.
Das OPA548-Gerät ist intern vor Übertemperaturbedingungen und aktuellen Überlastungen geschützt.Darüber hinaus wurde das OPA548-Gerät so konzipiert, dass es eine genaue, vom Benutzer ausgewählte Strombegrenzung liefert.Im Gegensatz zu anderen Designs, die einen Leistungswiderstand in Reihe mit dem Ausgangsstrompfad verwenden, erkennt das OPA548-Gerät die Last indirekt.Dadurch kann die Strombegrenzung von 0 A bis 5 A mit einem Widerstand und Potentiometer eingestellt oder digital mit einem Spannungs- oder Ausgangs-DAC gesteuert werden.
Name: OPA548 Leistungsoperationsverstärker

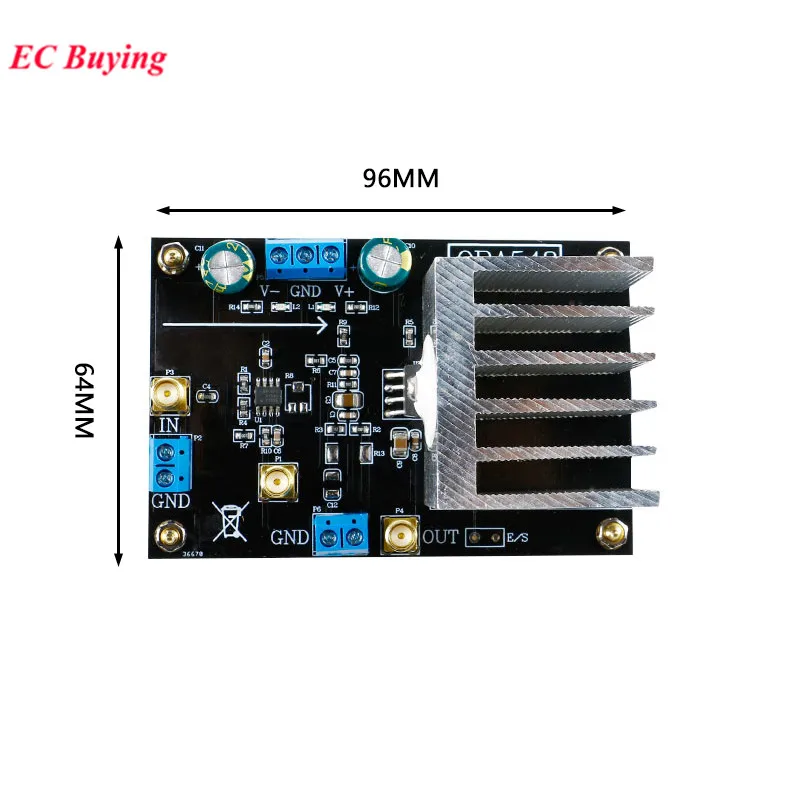

Abmessungen: 96 mm * 64 mm * 42 mm
Versorgungsspannungsbereich: ±10V~±30V
Highlights
Hochspannung; Hoher Strom; Breite Ausgangsspannungsamplitude
Kontinuierlicher 3A Ausgangsstrom
Maximale Spitze 5A
Kann verschiedene Lasten wie Motor / Lautsprecher / Transformator / Audioverstärker ansteuern
Kann Dreiecks-/Sinus-/Rechtecksignale verstärken
Paket beinhaltet
Hinweis
Wenn Sie keine Vorverstärkung benötigen und TDA2030 zum Verstärken und Ausgeben verwenden möchten, können Sie den Ausgang auf der ersten Stufe als Signaleingang und den Ausgang auf zweiter Stufe als Ausgang verwenden.
Chipmerkmale
Großer Versorgungsbereich
Einzelversorgung: 8 V bis 60 V
Duale Versorgung: ±4 V bis ±30 V Hochausgangsstrom
3-A kontinuierlich

Produktdetails in Bildern

Produkteigenschaften

Markenname

EC Buying

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

low frequency Current Driveable Coil Motor

Verlustleistung

low

ist kundenspezifisch

Ja

Betriebstemperatur

normal

Anwendung

Computer

Paket

TQFP

Other

OPA549 OPA548 OPA544 OPA541

Other 2

8A 3A 2A 5A
