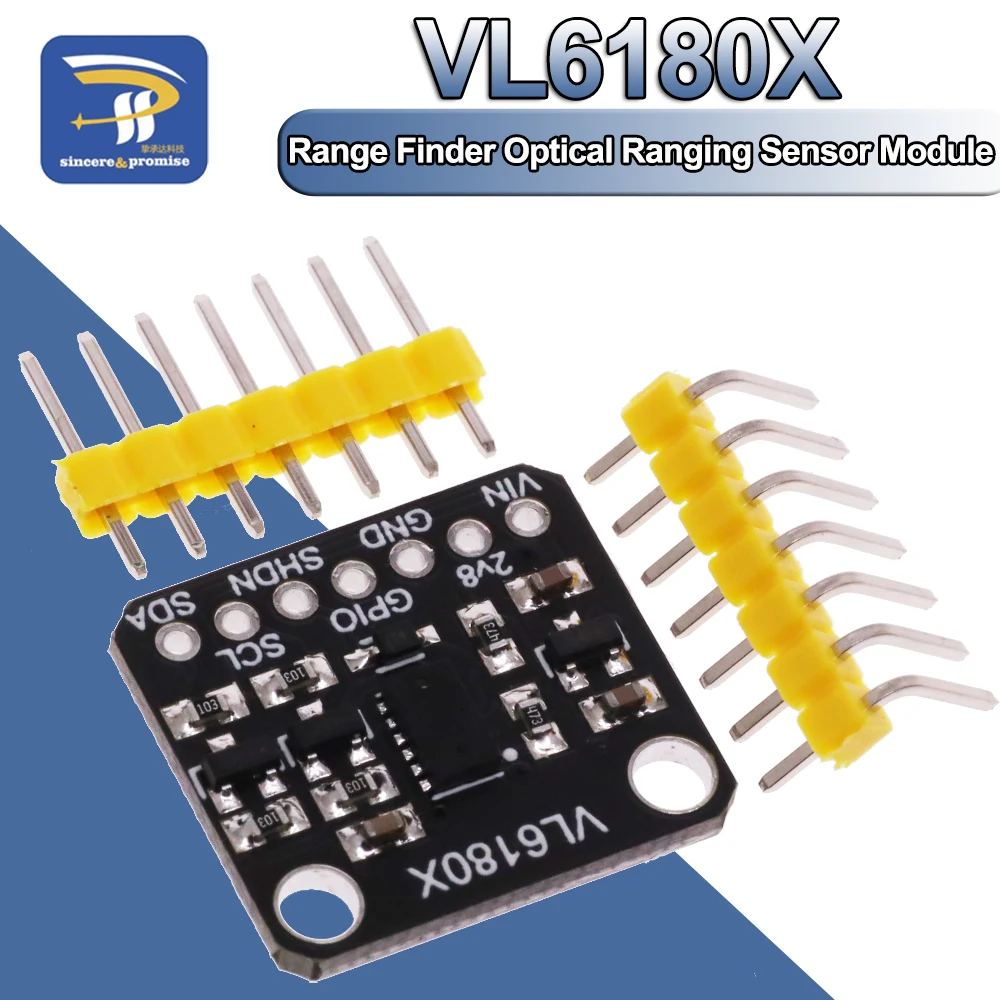

VL6180 VL6180X Entfernungsmesser Optisches Abstandsmessmodul für Arduino I2C-Schnittstelle 3,3V 5V Gestenerkennung

Produktbeschreibung

Produkte in führung
Der vl6180 ist ein Flugzeit sensor. Der Sensor enthält eine sehr kleine Laser quelle und einen passenden Sensor. Der vl6180x kann die "Flugzeit" oder die Zeit erkennen, die der Laser benötigt, um den Sensor zur Berechnung der Entfernung wieder herzustellen.
Im Gegensatz zu den meisten Abstands sensoren, die auf reflektierte Licht intensität oder Reflexions winkel angewiesen sind, um den Abstand zu bestimmen, verwendet der vl6180 eine genaue Uhr, um die Zeit zu messen, die Licht benötigt, um von der Oberfläche abzu prallen. da es eine sehr schmale Quelle verwendet, die sich von Ultraschall sonar unter scheidet. Im Gegensatz zu herkömmlichen Infrarot-Entfernungs sensoren können Sie nicht erkennen, ob ein Objekt in der Nähe ist, da es kein lineares Problem oder "Dual-Imaging" gibt. Daher ist die vl6180x genauer.
Das Modul vl6180 wird empfohlen, um Abstände von 5mm bis 100mm zu bewältigen. Aufgrund seiner geringen Größe ist das Sensor modul in jedem Roboter oder interaktiven Projekt einfach zu verwenden. Sie können es mit jedem 3-5V Netzteil oder Logik-Mikro controller verwenden.
Produkt merkmale
1. integriertes intelligentes optisches Modul, das für Näherung messung, Reichweite und andere Funktionen verwendet werden kann
2. schnelle und genaue Entfernungs messung. Messen Sie den absoluten Bereich von 0 bis 100mm oder mehr. Basierend auf objekt unabhängigen selbst leuchtenden Strahl reflexions messungen können Messungen über 100mm in einigen äußerst wünschens werten Ziel reflexionen und-umgebungen verwendet werden, sind jedoch nicht garantiert.
3. i2c Schnitts telle für Gerätes teuerung und Daten, zwei programmier bare gpios.
Pin-out
Power pins
Vin-das ist der Power-Pin. Da der Chip 2,8 VDC verwendet, haben wir einen Spannungs regler an Bord, der 3-5VDC nimmt und es sicher nach unten wandelt. Um die Platine mit Strom zu versorgen, geben Sie ihr die gleiche Leistung wie die Logik ebene Ihres Mikro controllers-z. B. für ein 5V Mikro wie Arduino, verwenden Sie 5V
2 v8-das ist der 2,8 V Ausgang vom Spannungs regler, Sie können bis zu 100ma davon greifen, wenn Sie möchten
Gnd-gemeinsame Basis für Macht und Logik
I2c Logik stifte
Scl-i2c clock pin, verbinden Sie sich mit Ihren Mikro controllern i2c clock line.
Sda-i2c daten pin, verbinden sie mit ihrer mikro controller i2c datenleitung.
Steuer-Stifte
Gpio-Dies ist ein Stift, der vom Sensor verwendet wird, um anzuzeigen, dass Daten bereit sind. Es ist nützlich für, wenn es ununterbrochene Abtastung tut. Beachten Sie, dass es keine Pegel verschiebung an diesem Pin gibt, sie können möglicher weise nicht in der Lage sein, die 2,8 V-Logik-Pegel-Spannung an einem 5V Mikro controller zu lesen (wir könnten auf einem Arduino Uno aber keine Versprechen). Unsere Bibliothek nutzt diesen Pin nicht, aber für fort geschrittene Benutzer ist er da!
Shdn-der Abschalt stift für den Sensor. Standard mäßig ist es hoch gezogen. Es gibt eine Level-Shifting-Diode, so dass Sie 3-5v Logik auf diesem Pin verwenden können. Wenn der Stift niedrig gezogen wird, wechselt der Sensor in den Abschalt modus.
Produkt prüfung (basierend auf Arduino)

Produktdetails in Bildern

Produkteigenschaften

Markenname

sincere&promise

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

3V

Working current

0.01A
