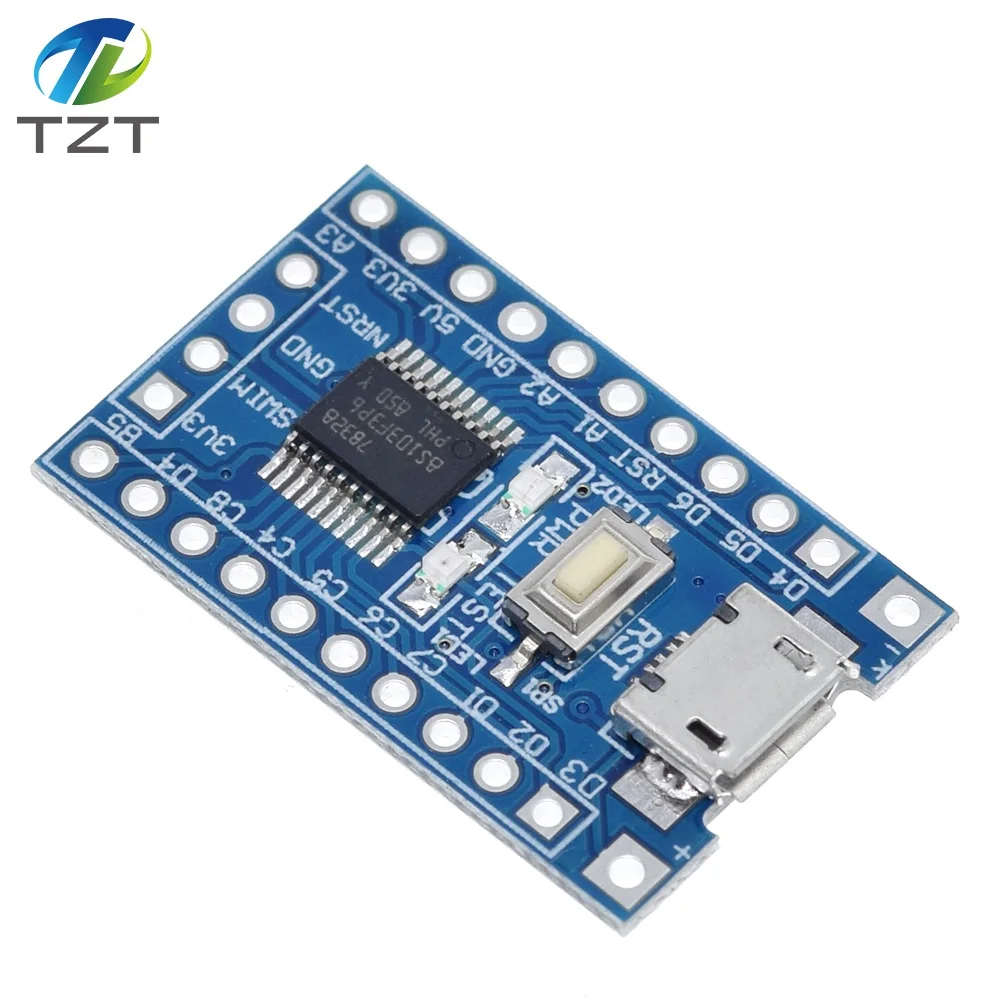

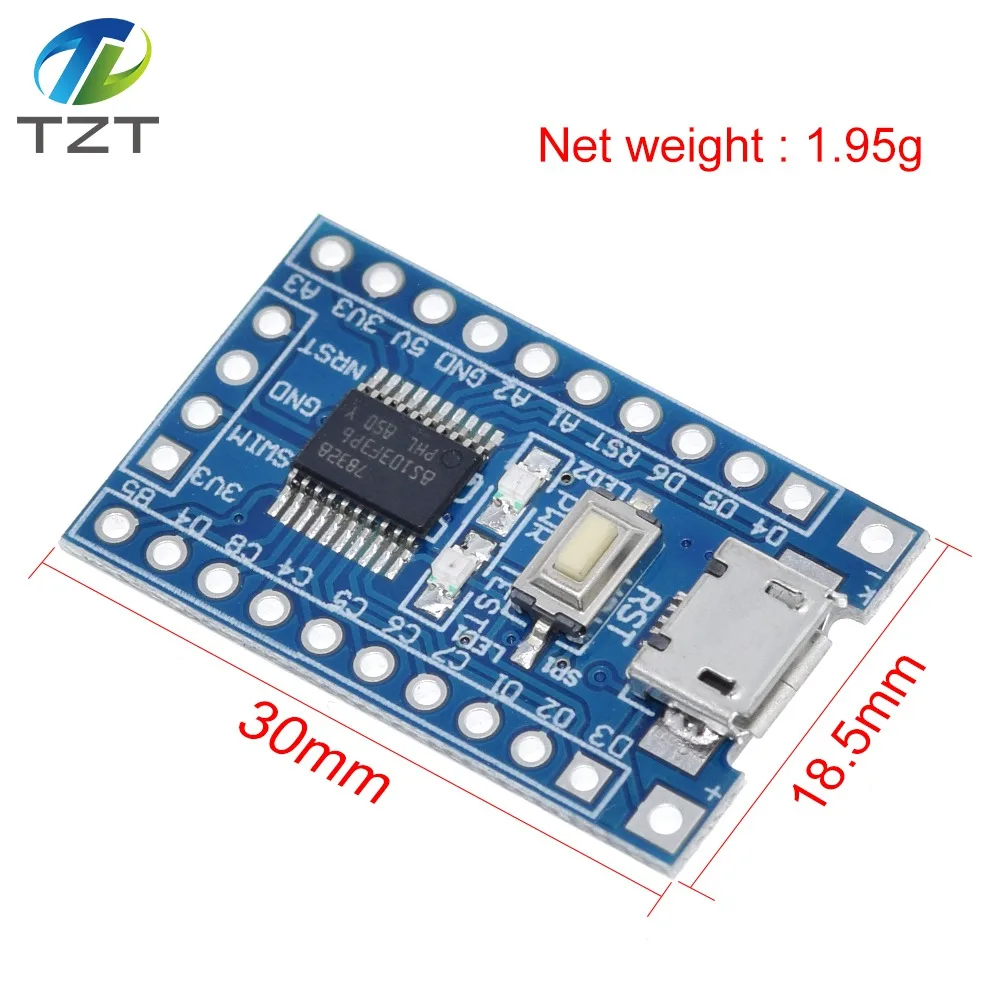

TZT STM8S103F3P6 Systemplatine STM8S STM8 Entwicklungsplatine Mindestkernplatine

Produktbeschreibung

Technische Informationen
Das Entwicklungsboard verwendet eine Micro-USB-Kabelversorgung, die mit Smartphone-Leitungen kompatibel ist. Datenleitungen sind einfach und leicht zu ermitteln, verfügen jedoch nicht über eine USB-Mini-Leitung
Niedriger Preis, benutzerfreundliches Design, ein vollständiger Datensatz, sodass Sie Geld sparen, Zeit, Mühe und Sorgen sparen können
STM8S Kernplatine der Hauptmerkmale
Verwenden Sie STM8S103F3P6 als Master-IC
Sie können 2,54-Pin auf der Platine oder am Netzteilpad verwenden, das Pad kann bei Verwendung des Netzteils einen Eingangsspannungsbereich von 4,5 V bis 15 V an die Außenseite ausgeben werden
Hinweis: Die Spannung des 5-V-Pins ist die Eingangsspannung des Moduls
Führt zu allen Pins, die Pins neben dem Pin markierten das Etikett, mit einer Reset-Taste, einer Power-LED, und das Programm zeigt LED, klein, aber perfekt geformt
Unterstützt den SWIM-Debug-Modus
Die Schaltplatte der Kernplatine (PDF-Format) und die getestete Quelle.Die LED ist im Testprogramm eingebrannt und blinkt, sodass Sie erkennen können, dass die Karte ordnungsgemäß funktioniert
Stellen Sie bei IAR und STVD zwei Entwicklungsumgebungen den registrierten Betrieb und den routinemäßigen Betrieb der Bibliotheksfunktionen bereit.Timer-Routine, UART-Übertragungsroutine, UART-Empfangsroutinen, Uhrumschaltroutinen, AD-Routinen und so weiter
STM8-Anwendungen
STM8-Paketbibliothek
IAR-Entwicklungsumgebung, STVP-Programmiersoftware
Leistungsvergleich STM8S103F3P6
STM8S003F3-Chips nur 128 Byte EEPROM, STM8S103F3 640 Byte
STM8S003F3-Chip FLASH löscht nur 100-mal, STM8S103F3 kann zehntausend Mal löschen
STM8S103F2-Chip FLASH nur 4 KB, STM8S103F3 hat 8 KB
Konklusion: STM8S003F3 nur für ausgereifte Produkte geeignet, STM8S003F3-Kernplatine ist nicht für die Entwicklung geeignet.Allerdings ist STM8S103F3 für die Entwicklung geeignet, unser Board dieser Entwicklung ist die Verwendung dieses Chips

Produkteigenschaften

Markenname

TZT teng

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

5V

Verlustleistung

STM8S103F3P6

ist kundenspezifisch

Ja

Betriebstemperatur

40+85

Anwendung

Fernsehen

Paket

SMD

für Arduino

Minimales Systemboard

Chip

STM8S103F3P6
