integrierte Schaltung

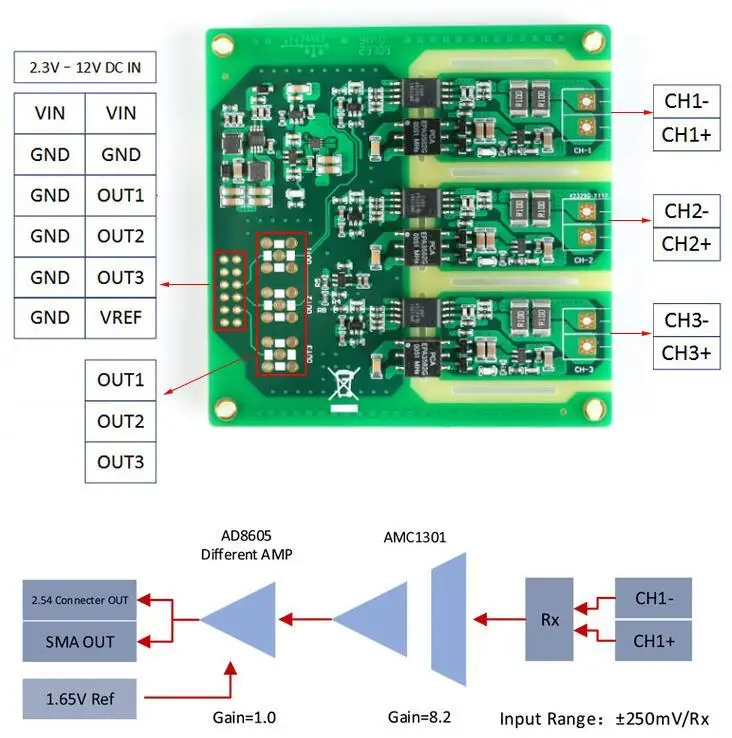

AD7793 MAX31865 PT100 PT1000 Isolation Temperaturerfassungsmodul AMC1301 3-Kanal isolierte Stromerfassung STM32
inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten
Lieferung nach Deutschland
Lieferzeit: 18–21 Tage
Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.
Produktbeschreibung
Übersicht

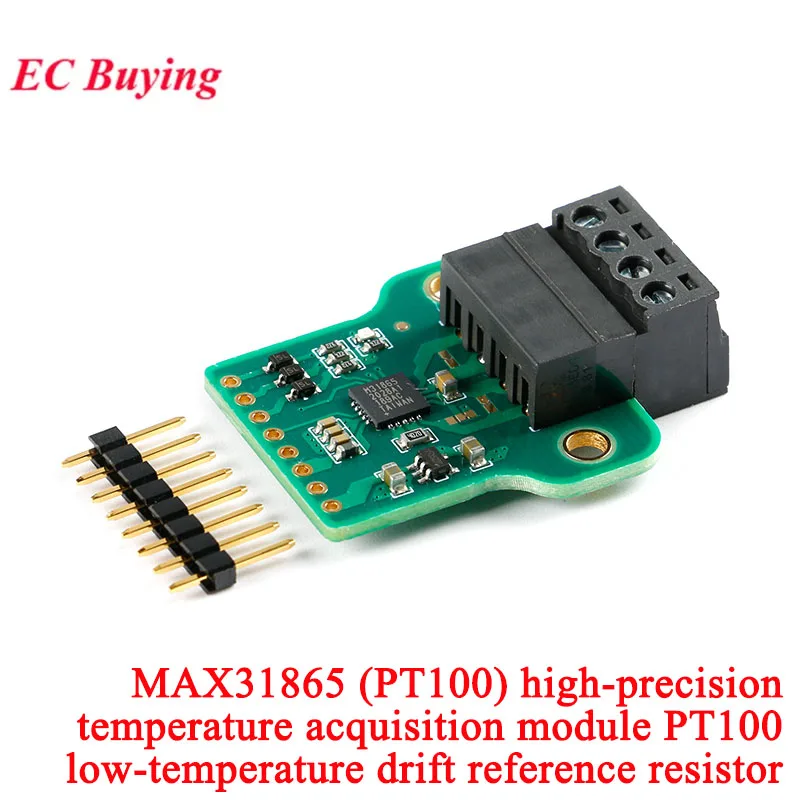

Einfach zu verwendendes PT100/1000 Temperaturmessmodul.
Es wird ein Referenzwiderstand von 0,1 %/25 ppm 402R/4.02K verwendet.
Breite Versorgungsspannung: 2,7–9 VDC, 30 mA bei 3,3-V-Versorgung; 19 mA bei 5-V-Versorgung.
Die minimale Isolationsspannung beträgt 2500 VDC.
Standard-SPI-Schnittstelle, unterstützt die SPI-Schnittstellen-Multiplexierung für die Mehrkanal-Temperaturerfassung.
Unterstützt den Zweidraht-, Dreidraht- und Vierdraht-Modus PT100/PT1000. Die Standardeinstellung ist eine 4-Draht-Verbindung
Häufiges Problem
F: Was ist der Unterschied zwischen PT100 und PT1000?
Antwort: Der Referenzwiderstand PT100 ist 402R und der Referenzwiderstand PT1000 ist 4,02K.
F: Was ist der Temperaturmessbereich?
A: Der Messbereich beträgt -200-550 Grad Celsius.(Siehe MAX31865 Spezifikation Seite 21)
F: Was ist die Genauigkeit?
A: Bei Verwendung von Sensoren der Klasse A beträgt die absolute Genauigkeit 0,5 Grad (keine Kalibrierung) und die höchste Aktualisierungsrate weist keinen Rauschpitz-zu-Spitze-Wert von 0,03 Grad und eine Auflösung von 0,03 Grad auf.

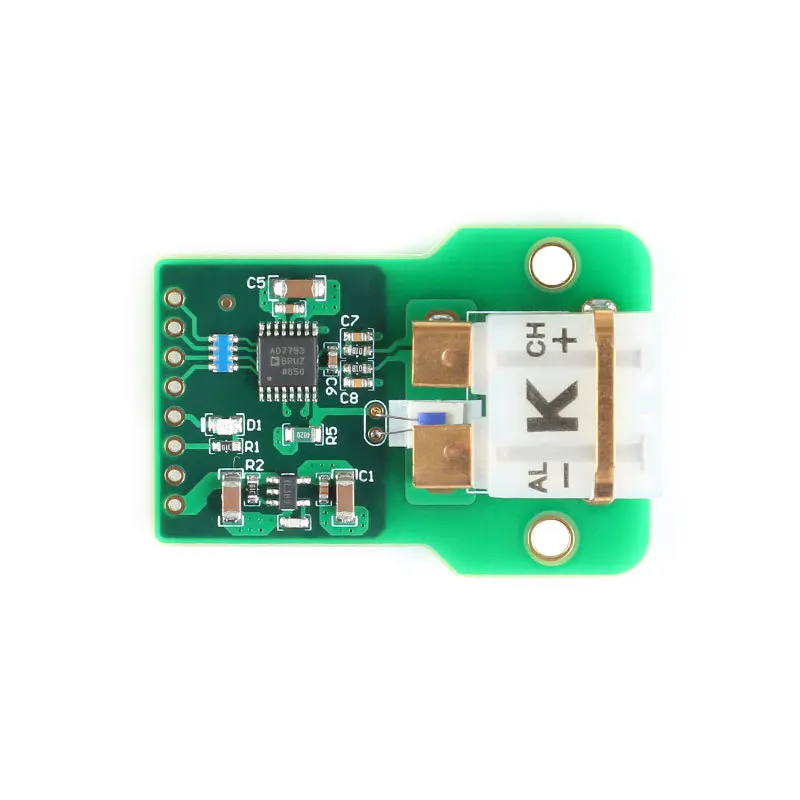

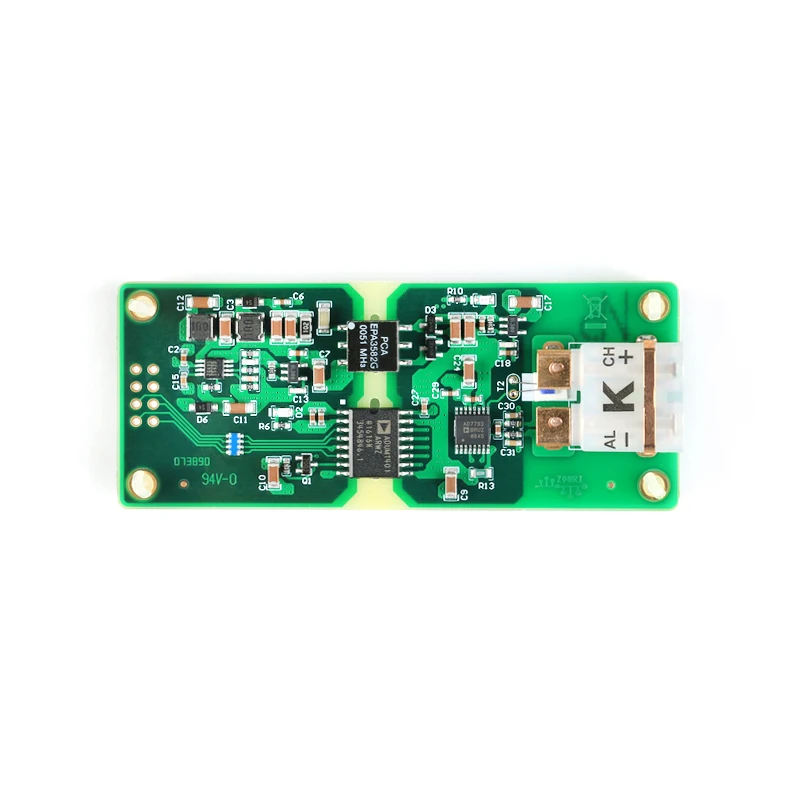

AD7793 Thermoelement-Erfassungsmodul
Das auf AD7793 basierende Temperaturmesssystem basiert auf dem empfohlenen Dokument von ADI CN0206_cn.
PT100 wird als Kaltverbindungskompensation und als 4-lagige PCB-Kreuzdurchschnittstemperaturverkabelung verwendet.
SPI-Schnittstelle, unterstützt SPI-Gänseblümchenketten-Mehrkanalanwendungen.
Das maximale thermische Potenzial bei 32-facher Verstärkung beträgt 36,5 mV, was einer K-Thermoelement-Indextabelle von 850 Grad Celsius entspricht.
Bietet ein analoges SPI-Referenzprogramm (STM32F10X)
Produktdetails in Bildern
Produkteigenschaften
- Markenname
- EC Buying
- Ursprung
- CN (Herkunft)
- Hochbetriebenes Chemikalienunternehmen
- Keine
- Zustand
- Neu
- Typ
- SPANNUNGSREGELER
- Versorgungsspannung
- DC 2,7-9V
- Verlustleistung
- Isolierte Temperaturmessung
- ist kundenspezifisch
- Ja
- Betriebstemperatur
- Normal
- Anwendung
- Computer
- Paket
- Modul
- Experimente mit intelligenter Elektronik
- Schalter und Sensor für Arduino STM32
- Temperaturerfassungsmodul MAX31865
- Temperaturmessung PT100 / PT1000 SPI-Schnittstelle STM32 Integrierte Schaltkreise
Artikelnummer: 4000003151815
