integrierte Schaltung

Dual-Modus-Signalgenerator, PWM-Pulsfrequenz, Arbeitszyklus, einstellbares Modul, LCD-Display, 1 Hz–150 kHz, 3,3 V–30 V, PWM-Board-Modul

5,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 7–11 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Highlights
Zwei unabhängige PWM-Generatoren können die Frequenz und den Arbeitszyklus einstellen
Der große Frequenzbereich, hohe Genauigkeit

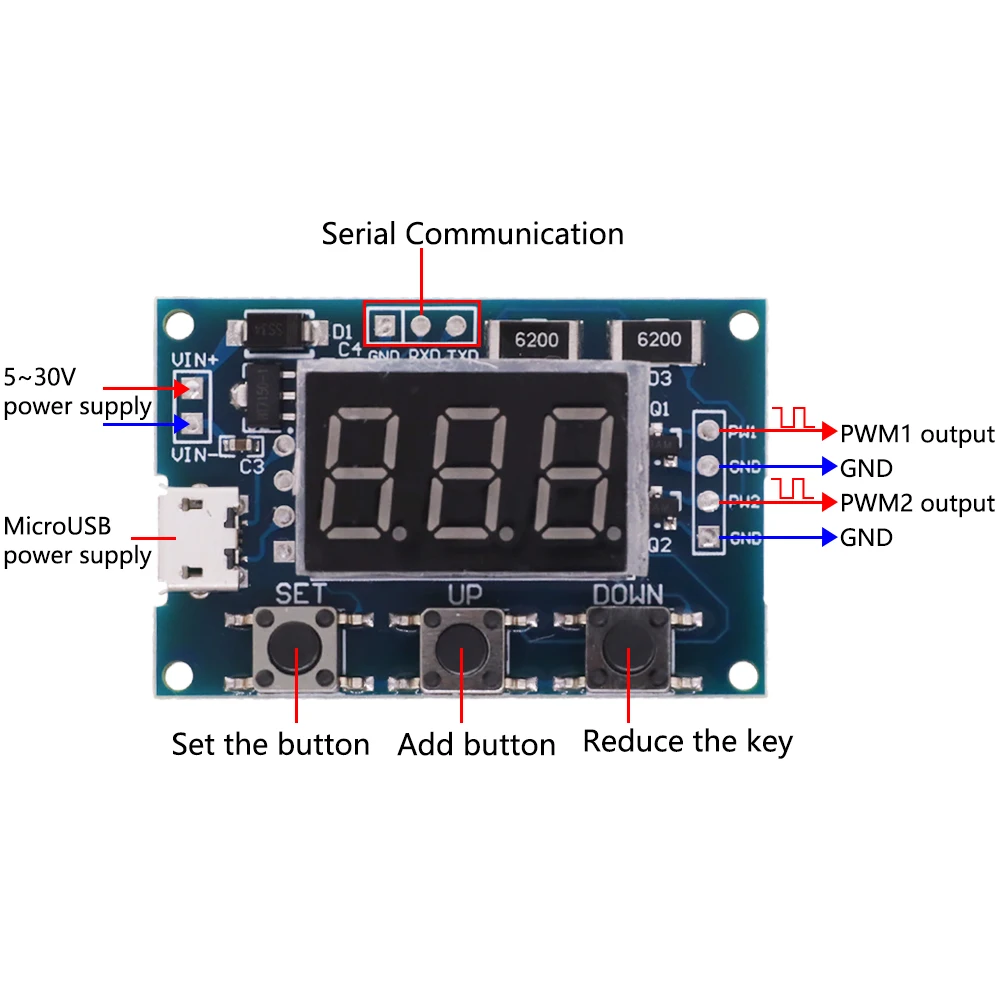

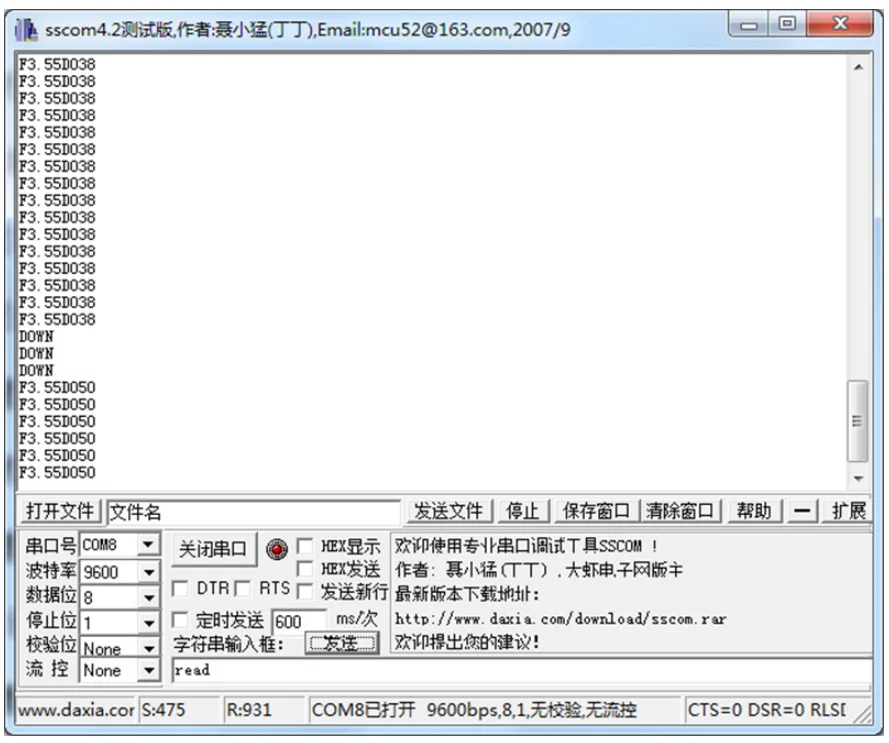

Kann serielle Kommunikation sein.
Erstens die Modulbeschreibung
Die Frequenz ist in drei Bereiche unterteilt
XXX (kein Dezimalpunkt): Die kleinste Einheit ist 1 Hz, der Bereich beträgt 1 Hz ~ 999 Hz
XX.X (Dezimalpunkt in zehn): Die Mindesteinheit beträgt 0,1 kHz; der Bereich beträgt 0,1 kHz ~ 99,9 kHz
X.X.X.(Es gibt drei Dezimalpunkte): Die kleinste Einheit ist 1 kHz; der Bereich 1 kHz ~ 150 kHz

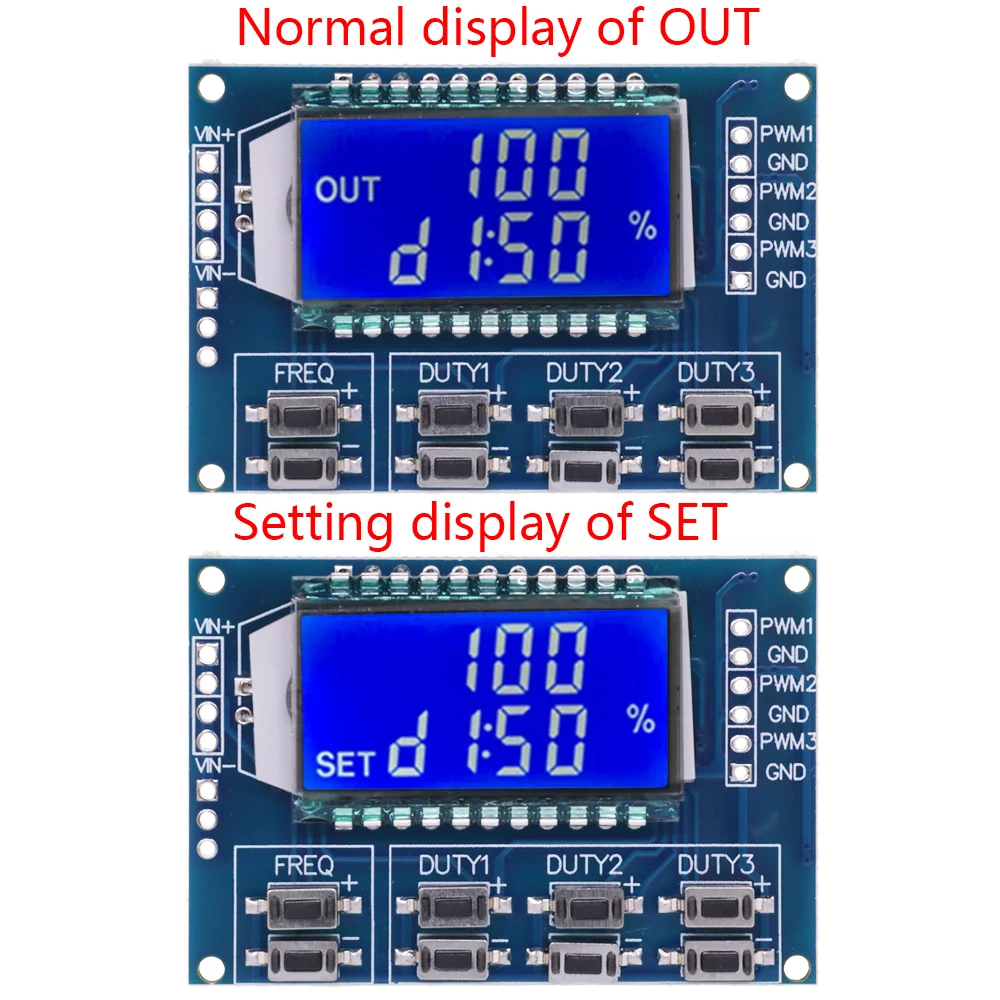

Beispiel zur Frequenzanzeige
�“100“ zeigt an, dass der PWM-Ausgangsimpuls beträgt 100 Hz;“
�54,1“ zeigt an, dass der PWM-Ausgangsimpuls 54,1 kHz beträgt;“
"1.2.4."Zeigt an, dass der PWM-Impulsausgang 124 kHz beträgt
Arbeitszyklus im Bereich: 0 bis 100
Der Arbeitszyklus mit drei Frequenzen ist gleich, alle Parameter sind nichtflüchtig.
Zweitens die Modulparameter
Arbeitsspannung: 5–30 V, unterstützt Micro-USB 5,0 V-Stromversorgung
Frequenzbereich: 1 Hz ~ 150 kHz
Die Frequenzgenauigkeit: ± 2 %
Ausgangsstrom:.Stellen Sie die Frequenz des PWM ein
