DC 12V 24V Dual MOS Rohr LED Digitale Zeit Verzögerung Relais Trigger Zyklus Timer Verzögerung Schalter Platine Timing Control Modul

Produktbeschreibung

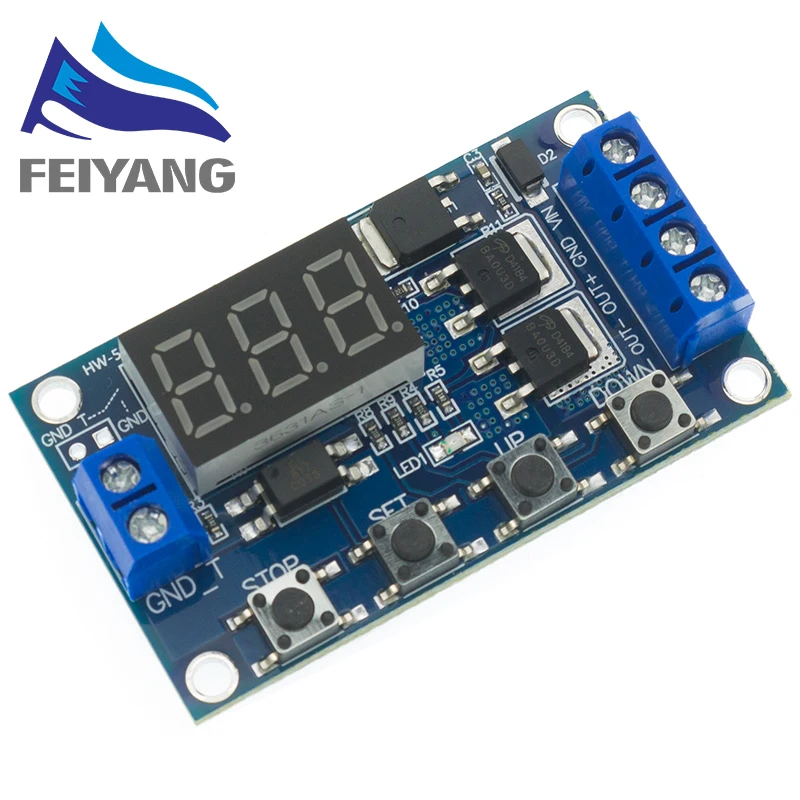

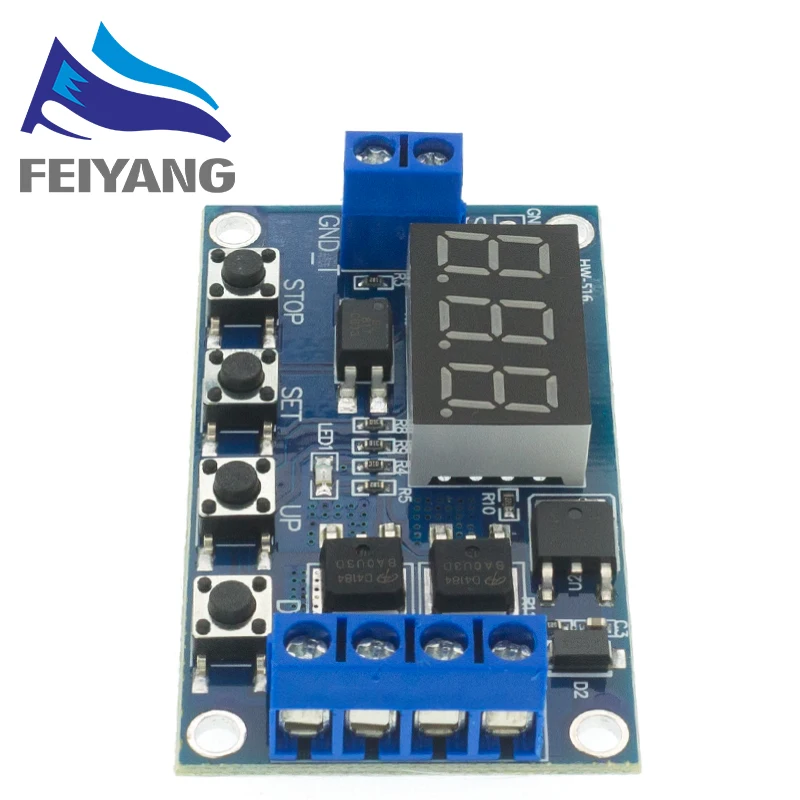

0,1 sekunden (min) zu 999 minuten (max) kontinuierlich einstellbar. Dieses produkt ist einfach zu bedienen, viele funktionen, aber alle käufer müssen sorgfältig lesen sie die anweisungen, sehr nützliche produkt. Modul eigenschaften und verwendungen: Zu erreichen schnelle drehen-auf und weg von der schaltung, eine unbegrenzte anzahl von schalt; Leitenden und schneiden prozess nicht produzieren lärm, keine funken, keine elektromagnetische störungen; Im Vergleich mit elektromagnetische relais produkte, längere lebensdauer; Die dual-MOS parallel stick, geringeren widerstand, mehr strom, starke leistung; Bei raum temperatur, betriebs strom von bis zu 15A, power bis zu 400 W, erfüllen die verwendung von die ausrüstung; EINE methode für die steuerung der motor, lichter, LED, DC motoren, micro-pumpen, magnetventile, usw., sehr bequem. Highlights: Breite spannung eingang (5 ~ 36 V), die meisten geräte können verwendet werden, sehr bequem; Die interface ist klar und einfache, leistungsstarke, leicht zu verstehen, erfüllen fast alle ihre bedürfnisse; Die notfall stop funktion (“STOP” schlüssel); mit verpolung schutz, reverse polarität wird nicht brennen die produkt. Erhöhen die schlaf modus, wenn diesem modus aktiviert ist, ohne betrieb innerhalb von 5 minuten, dann automatisch schalten sie den monitor, jede schlüssel wake-up; Sie können setzen eine andere OP, CL, LOP parameter, die sind unabhängig von jeder andere, und sind automatisch gespeichert; nach die modul ist powered unten, Alle parameter einstellungen sind nicht verloren.
Betriebs modus: P1: trigger signal, das relais ist auf "OP" zeit, und dann trennen; in die "OP" zeit, wie folgt: P1.1: signal ist ausgelöst wieder, ungültig P1.2: signal ist ausgelöst wieder, die uhr ist reset P1.3: signal trigger wieder, relais aus, Stoppen die uhr; P-2: trigger signal, das relais aus "CL" von zeit, die relais auf "OP" zeit, und dann trennen relais; P3.1: trigger signal, die relais ist gedreht auf nach die "OP" zeit, die relais aus "CL" zeit, Dann die bedienung zyklus, wenn die trigger signal zeitraum, das relais aus, stoppen die uhr; die anzahl der zyklen ("LOP") kann eingestellt werden. P3.2: ohne auslösung signal, die relais ist auf "OP" zeit, die relais aus "CL" zeit, und wurde radfahren; frequenz ("LOP") zyklus kann eingestellt werden; P-4: signal holding funktion. Wenn es ist ein trigger signal timing ist gelöscht, die relais bleibt auf; wenn die signal verschwindet, nach die timing "OP" zeit, die relais ist; wenn ein weiteres signal während timing, timing ist gelöscht; Produkt parameter: 1: Betriebs spannung: 5--36V. 2: Trigger Quelle: Aktive-hohe (3,0 V-24 V), haben optokoppler isolation, kann verbessern die system der anti-jamming fähigkeit (kunden können auch kurzschluss gemeinsame boden). 3: ausgang kapazität: DC 5 V-36 V, bei raum temperatur, kontinuierliche strom 15A, power 400 W! Verbessern wärmeableitung bedingungen, die maximale strom bis zu 30A. 4: Ruhestrom: 20mA; Betriebs Strom: 50mA 5: Lebensdauer: jede schalt mal; arbeits temperatur:-40-85 °; Größe: 6,0*3,4*1,2 cm. 6: mit optokoppler isolation, verbesserte anti-jamming fähigkeit, industrie grade bord. Achten: Die modul ist eine aktive ausgang, die ausgangs spannung gleich der eingangs spannung. 2. 'DC + 'und' last + 'This ist eine interne kurzschluss der pole, but' DC-'und' last-'poles während verwenden können nicht verkürzt werden, sonst die last kann nicht gesteuert werden auf und off, das äquivalent last ist worden durchführung strom. Zeitbereich 0,1 sekunden (min) zu 999 minuten (max) kontinuierlich einstellbar Wie zu wählen die zeit bereich? Nach einstellung der modus auswahl bildschirm parameter wert durch eine drücken sie kurz "STOP" taste, um die zeit palette; XXX. komma in die einheit ort, zeit palette: 1 zweite zu 999 sekunden. X komma in jahrzehnt ort, zeitbereich: 0,1 sekunden bis 99,9 sekunden X. x. dezimalstelle volle helligkeit, zeitbereich: 1 minute zu 999 minuten. Für beispiel, sie wollen zu set "OP" ist 3,2 sekunden, dann bewegen die komma zu jahrzehnt ort, die digital display 03,2 Parameter beschreibung: "OP"-leitung zeit, "CL"-off zeit, "LOP"-die anzahl der zyklen (1-999 mal, "---" Stellt unendliche schleife). Diese parameter sind unabhängig von jeder andere, aber ist geteilt jeder modus. Für beispiel, in P1.1 modus, set die auf-zeit "OP" ist 5 sekunden, wenn sie schalter zu P1.2 modus, es der "OP" wird 5 sekunden zu. In die wichtigsten interface (display 000), kurz drücken "SET"-taste wird display "OP" ("CL", "LOP") und die entsprechende zeit XXX; Einige parameter nur modus "OP" (wie die modus P1.1, p1.2, P1.3), drücken sie kurz die "SET" Taste, um nur die “OP” und die entsprechende zeit; einige modelle haben parameter "OP", "CL", "LOP" (wie die modus P3.1, P3.2), kurz drücken "SET"-taste wird display "OP" und die entsprechende zeit, “CL” und die entsprechende zeit, “LOP” und die entsprechende anzahl von mal; in die wichtigsten interface durch kurzes drücken "SET" schlüssel zu sehen, informationen über die parameter der aktuellen modus, sehr bequem!
Wie zu set parameter? Erste, lesen sie die anweisungen zu bestimmen die erforderlich betriebs modus. Das modul ist powered up, die display an der aktuellen arbeit modus (P1.1 standard modus), dann geben sie die wichtigsten interface; drücken sie "SET"-taste für 2 sekunden nach release zu geben auswahl interface; eine kurze zeit durch drücken der taste "UP", "UNTEN" schlüssel zu wählen sie die modus (P1.1 ~ P-4). Wählen sie die modus (wie P3.2), drücken sie kurz die taste "SET", dann die parameter eingestellt werden blinkt ("OP" auf-zeit, "CL" off zeit, "LOP" zyklen ("---" stellt unendliche schleife)), durch "UP", "DOWN" Schlüssel, die parameter wert, unterstützung lange drücken (schnelle erhöhen oder verringern) und drücken sie kurz (erhöhen oder verringern sie eine einheit); dann drücken sie kurz die "STOP" schlüssel zu wählen sie die komma position, wählen sie die zeit palette (0,1 sekunden zu 999 minuten); drücken sie kurz die "sET" -Taste, um die nächsten parameter der aktuelle modus von verfahren ist wie oben. Nach die parameter sind set, lange drücken sie "SET"-taste für 2 sekunden dann release, die name von der aktuelle modus wird einmal, und dann an den wichtigsten bildschirm, die parameter der erfolg! Die wichtigsten interface: in das relais nicht funktioniert status display "000" (kein komma), mit einem komma unter relais zustand. Modus auswahl bildschirm: Lange drücken sie die "SET"-taste, um, nach einstellung abgeschlossen ist, lange drücken sie die "SET" taste, um zu beenden zurück zu die wichtigsten bildschirm. "STOP"-taste extensions: Relais ermöglichen modus: AUF: relais ermöglicht leitung in die "OP" auf-zeit; OFF: relais verbieten leitung ist immer geschlossen; In die wichtigsten interface, drücken sie kurz die "STOP"-taste zu schalter zwischen AUF und OFF, die strom in die der staat wird flash, Und dann an den wichtigsten bildschirm. (Diese funktion ist eine notfall stop funktion, klicken sie auf das relais) Schlaf modus: "C-P" Schlaf modus: fünf minuten ohne bedienung, die digital display schaltet sich automatisch aus, das programm läuft wie üblich; "O-d" normalen modus: digital display immer öffnen; drücken sie die "STOP" Taste für zwei sekunden und dann release zu schalter "C-P" und "O-d" zustand, in die die aktuelle zustand von blinkt und dann an den wichtigsten bildschirm.

Produkteigenschaften

Markenname

SAMIORE ROBOT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

24V

Verlustleistung

12V

ist kundenspezifisch

Ja

Betriebstemperatur

DC

Anwendung

Computer

Paket

SMD
