MPR121 Breakout V12 Kapazitives Berührungssensor-Controller-Modul I2C-Tastatur-Entwicklungsboard für Arduino

Produktbeschreibung

64474
Klicken Sie auf die Sammlung, um unser VIP-Liebhaber zu werden

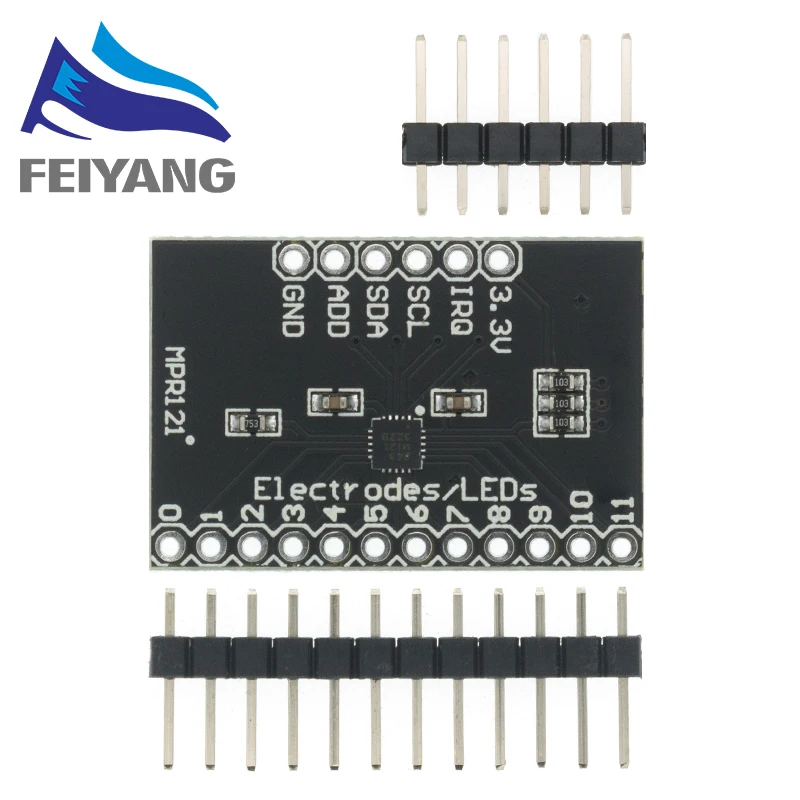

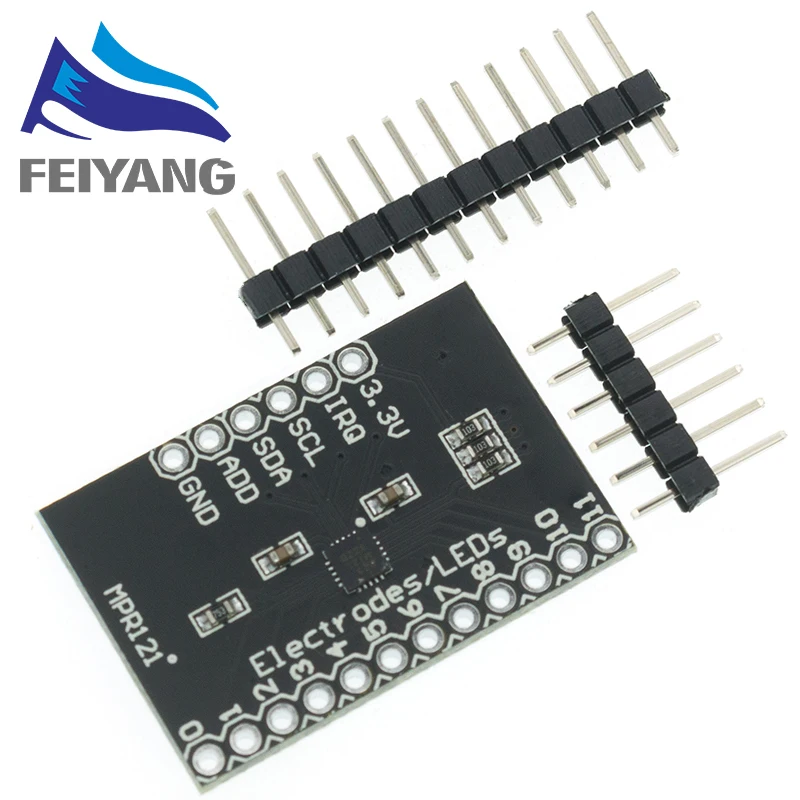

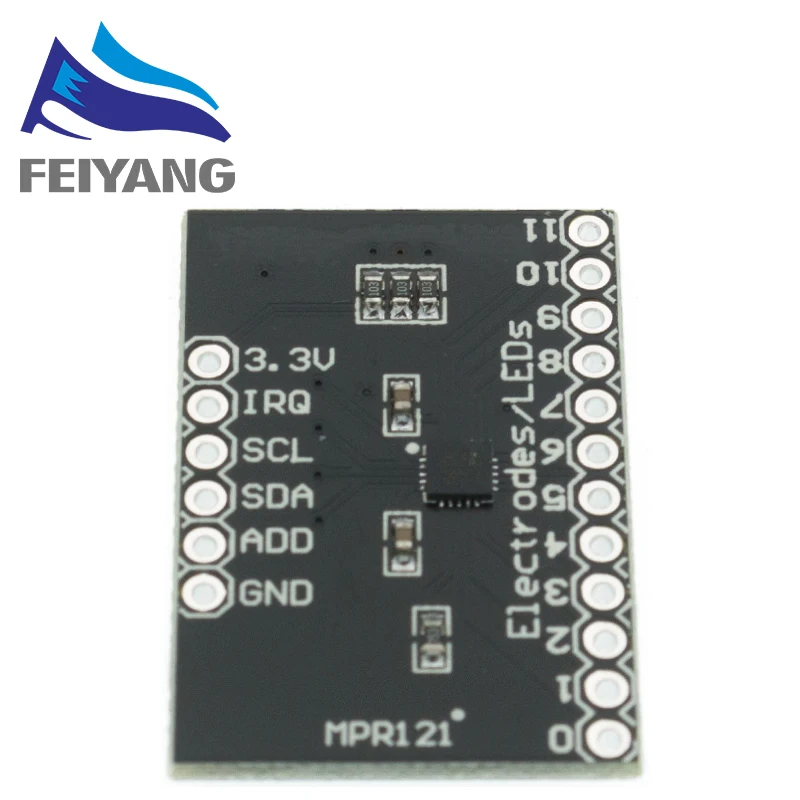

Mpr121 breakout v12 kapazitive touch sensor controller modul i2c tastatur beschreibung: dies ist ein breakout board für freescale mpr121qr2. Der mpr121 ist eine kapazitive Berührungs sensor steuerung, die von einer i2c-Schnittstelle angetrieben wird. Der Chip kann bis zu zwölf Einzel elektroden sowie eine simulierte dreizehnte Elektrode steuern. Der MPR121 verfügt auch über acht LED-Antriebs stifte. Wenn diese Stifte nicht als Elektroden konfiguriert sind, können sie zum Antrieb von LEDs verwendet werden. Dort ein vier Jumper auf der Unterseite der Platine, die alle standard mäßig eingestellt (geschlossen) sind. Ein Adress-Jumper bindet den Add-Pin an den Boden, was bedeutet, dass die Standard-i2c-Adresse des Chips 0 x5a sein wird. Wenn Sie die Adresse des Chips ändern müssen (durch Kurzschluss zu einem anderen Pin hinzufügen), stellen Sie sicher, dass Sie den Jumper zuerst öffnen. Jumper auch cont sda, scl und der Interrupt-Pin zu 10k Pull-up-Widerständen. Wenn Sie die Pull-up-Widerstände nicht benötigen, können Sie die Jumper öffnen, indem Sie die Spur schneiden, die sie enthält. Es gibt keine Regelung auf der Platine, daher sollte die gelieferte Spannung zwischen 2,5 und 3,6 VDC liegen. Der Vreg-Pin wird durch einen 0,1 uf-Kondensator an Masse gebunden, was bedeutet, es sei denn, Sie modifizieren die Platine, sie können den MPR121 nicht im Niedrig versorgungs spannungs modus (1,71-2,75 VDC) betreiben. Größe: 3cm x 2cm.

Produktdetails in Bildern

Produkteigenschaften

Anwendung

Computer

Markenname

SAMIORE ROBOT

Zustand

Neu

Paket

SMD

ist kundenspezifisch

Ja

Ursprung

CN (Herkunft)

Typ

SPANNUNGSREGELER

Betriebstemperatur

V12

Hochbetriebenes Chemikalienunternehmen

Keine

Versorgungsspannung

MODUL

Verlustleistung

I2C
