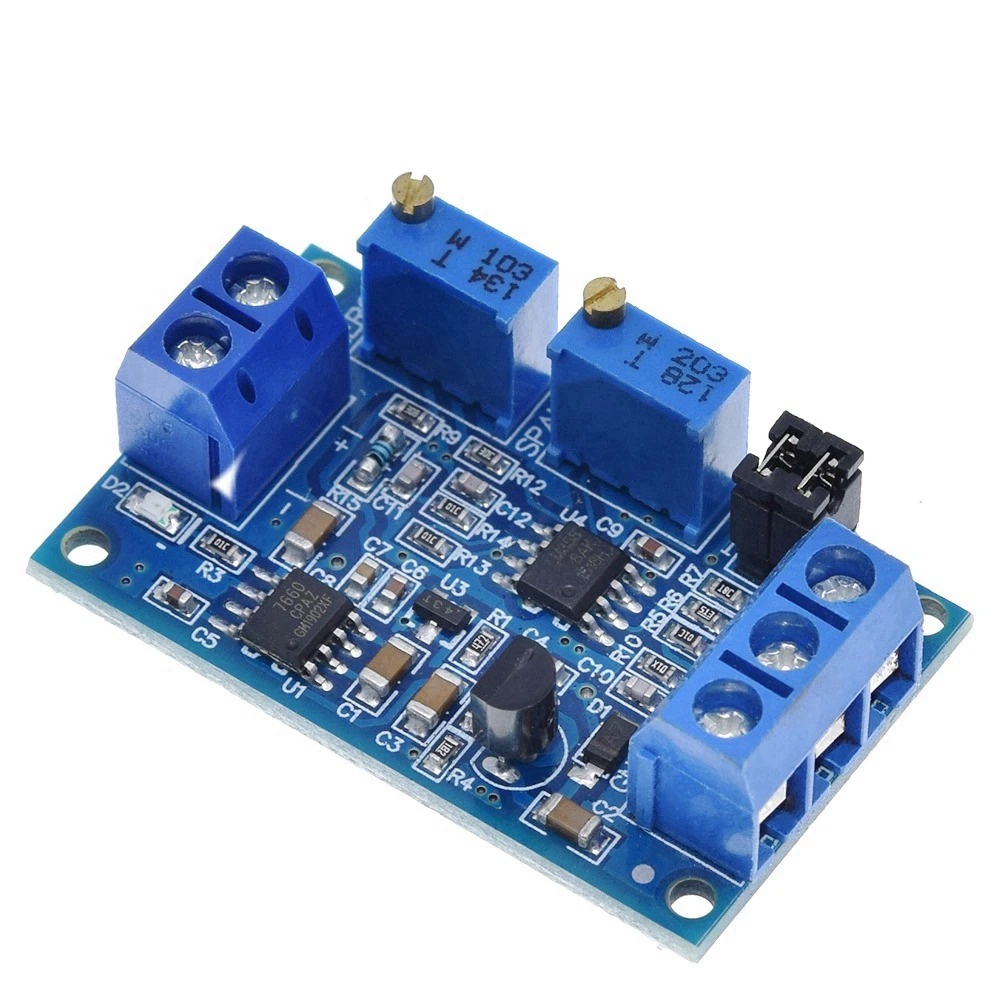

TZT-Strom-Spannungsmodul 0–20 mA/4–20 mA auf 0–3,3 V/0–5 V/0–10 V Spannungssender-Signalwandlermodul

Produktbeschreibung

Beschreibung
Während der Schaltungssignalübertragung wird das Spannungssignal mit zunehmender Übertragungsentfernung schwächer und die Stromübertragung kann eine Schwächung des Signals verhindern.Das Modul wird zum Ende der Stromsignalübertragung verwendet, das Signal wird zur SCM-Erkennung in ein Spannungssignal umgewandelt.Der Stromeingang unterstützt 4-20 mA und 0–20 mA, und der Spannungsausgang unterstützt 0–3,3 V 0–5 V 0–10 V.
Highlight
Der Spannungsbereich der Stromversorgung ist groß und die Ausgangsspannung unterstützt mehrere Bereiche
Null- und Vollbereich können automatisch angepasst werden
Hohe Stabilität, gute Linearität, Industriequalität
Der Abtastwiderstand des Stromsignals verwendet einen hochpräzisen Farbringwiderstand, der eine hohe Präzision, geringe Temperaturdrift und hohe Leistung aufweist
Anleitung
1.Das Modul ist entsprechend der Definition angeschlossen, die Versorgungsspannung beträgt 7–36 V (wenn der Ausgang 10 V beträgt, muss die Versorgungsspannung größer als 12 V sein).
2.Nach dem Einschalten sollte das D2-Licht hell sein, andernfalls überprüfen Sie bitte die Leitungsverbindung.Platine mit Verpolungsschutz, Verpolung nicht brennt.
3.Wenn der Stromeingang mindestens (0 mA oder 4 mA) ist, stellen Sie das ZERO-Potentiometer ein, sodass der Ausgang von VOUT mindestens (0,0 V oder eine andere Spannung) beträgt.
4.Wenn der Stromeingang maximal (20 mA) beträgt, stellen Sie das SPAN-Potentiometer ein, sodass der VOUT-Ausgang der maximale Wert ist (3,3 V, 5 V oder 10 V, wenn der Eingang 4–20 mA beträgt, kann der minimale Ausgang 2,5 V betragen).
Wählen Sie je nach Bedarf den entsprechenden Bereich per Jumper-Kappe aus
4–20 mA: 0–2,5 V Reichweite: J1 1, 2 Fuß kurze Verbindung, 3, 4 Fuß kurze Verbindung
Bereich von 0 bis 3,3 V: J1 1, 2 Fuß aus, 3, 4 Fuß aus
0–5,0 V Reichweite: J1 1, 2 Fuß kurze Verbindung, 3, 4 Fuß kurze Verbindung
0–10,0 V Reichweite: J1 1, 2 Fuß kurze Verbindung, 3, 4 Fuß Abstand
0–20 mA: 0–3,3 V Reichweite: J1 1, 2 Fuß kurze Verbindung, 3, 4 Fuß kurze Verbindung

Produkteigenschaften

Markenname

TZT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

0- 3.3V/0 -5V/0 -10V

ist kundenspezifisch

Ja

Betriebstemperatur

40-+85

Anwendung

Computer

Paket

DIY KIT

Electronic products

For Arduino STM
