Hohe Geschwindigkeit Einzigen Kanal Komparator Frequenz Meter Front Gestaltung Modul Zähler SMA Weibliche Kopf Bord

Produktbeschreibung

Beschreibungen
Der TLV3501 ist ein einkanaliger Hochgeschwindigkeits-Push-Pull-Ausgangskomparator, die Verzögerung beträgt 4,5 ns, die Versorgungsspannung liegt zwischen +2,7 V und +5,5 V, und der überschrittene Gleichtaktbereich des Eingangs macht ihn ideal für Niederspannungsanwendungen geeignet.Der Rail-to-Rail-Ausgang kann direkt eine CMOS- oder TTL-Logik ansteuern.Dieses Modul kann für eine Vielzahl von Spannungssignalformierungsprozessen verwendet werden, z. B. für Frequenz-, Phasendifferenz- und Zeitbereichsmessungen und andere Front-End-Konditionierungsmodulen. Es kann als Front-End-Modul für den Titel des digitalen Frequenzmessers des 2015 National Undergraduate Electronic Design Contest F verwendet werden.
Funktionen
TLV3501 ist ein einkanaliger Hochgeschwindigkeits-Push-Pull-Ausgangskomparator, die Verzögerung beträgt 4,5 ns, Versorgungsspannung: +2,7 V bis +5,5 V.
Dieses Modul kann für eine Vielzahl von Spannungssignalen zur Formgebung der Zeitdauer, wie z. B. Frequenz-, Phasendifferenz- und Zeitbereichsmessungen, sowie als Front-End-Konditionierungsmodul verwendet werden.
Der Rail-to-Rail-Ausgang kann direkt eine CMOS- oder TTL-Logik ansteuern.
Ohne Schwellenwert-Einstellung können die Sinuswelle, die Rechteckwelle und die Dreieckwelle in Rechteckwellen umgewandelt werden, die ohne Debugging einfach verwendet werden können.
Gleichzeitig ist es sehr erweiterbar, man muss nur eine geringe Menge des Originals ändern.
Spezifikationen
Spannungsversorgung: 2,7-5VDC
Eingangsspannung: 8-1000mV (Effektivwert)
Ausgangspegel: Rail-to-Rail-Ausgang, kann TTL/CMOS-Pegel direkt ansteuern.
Eingangsfrequenz: 1Hz-- 120MHz, Min. 1Hz
Schnittstellenform: SMA-Buchse (externes Schraubenloch)
Eingangsimpedanz: 20K Ohm
Größe: 5 x 2,5 cm/1,96 x 0,98 Zoll
Gewicht: 8g
Produktverwendung
1.Sinuswelle zu Rechteckwelle
2.Der Nulldurchgangskomparator

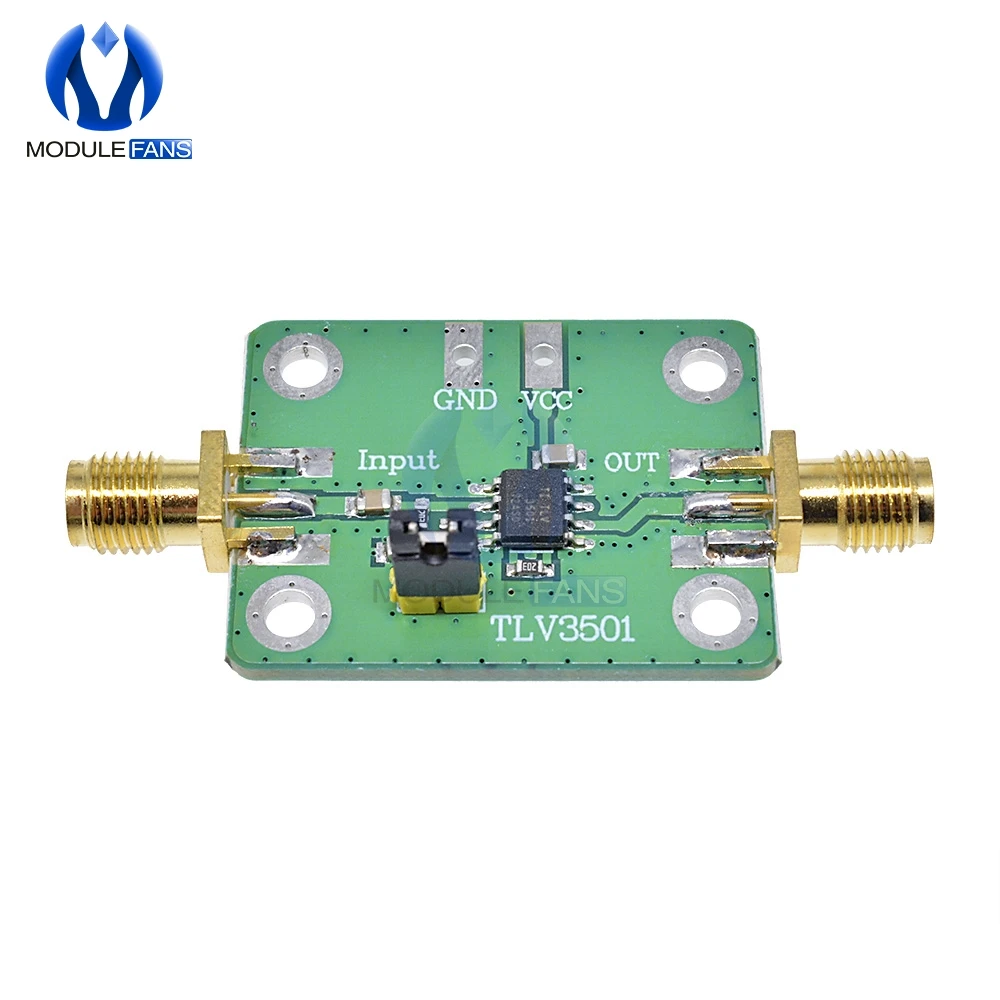

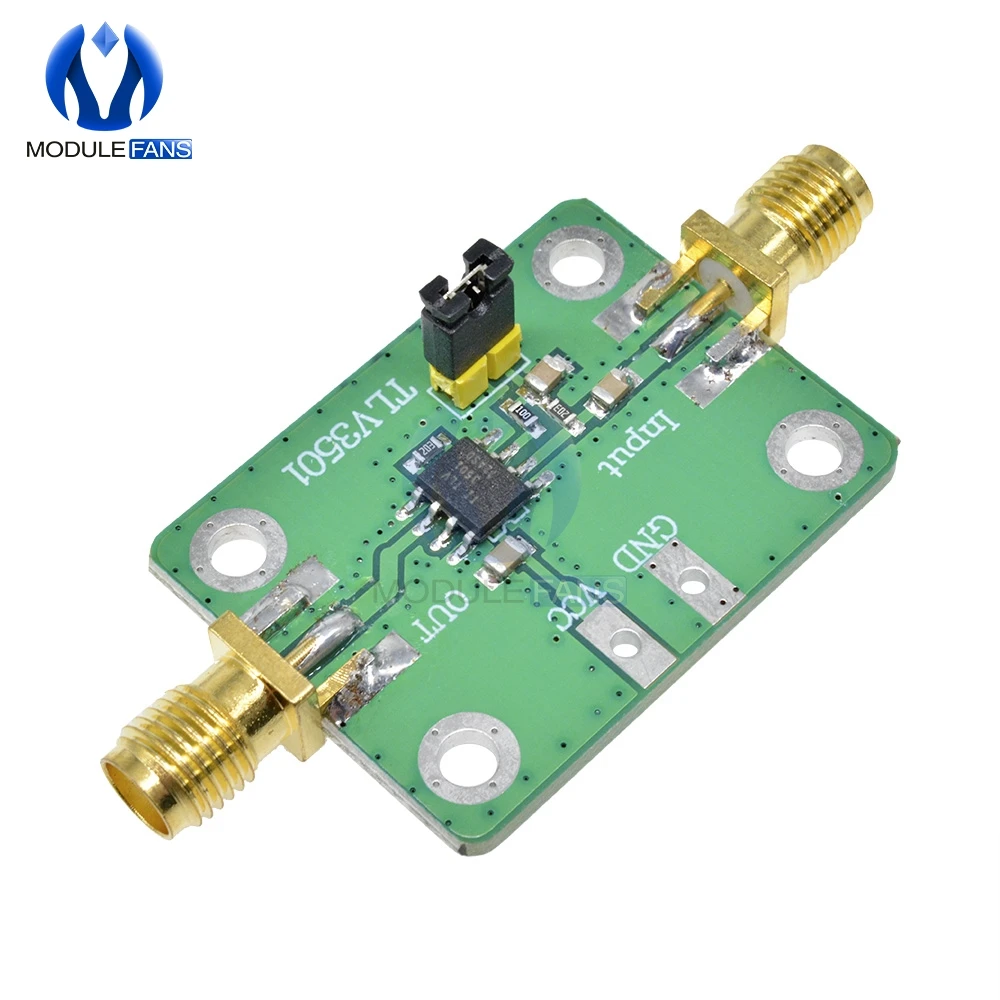

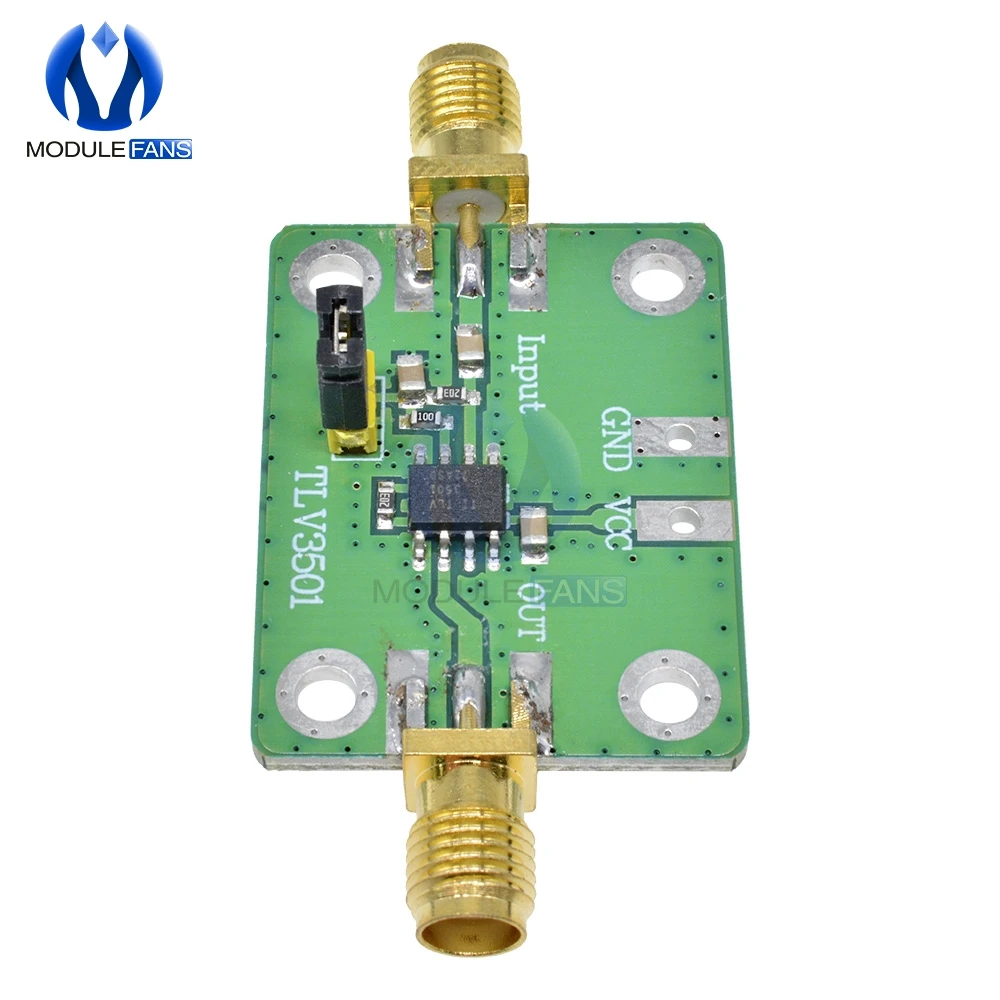

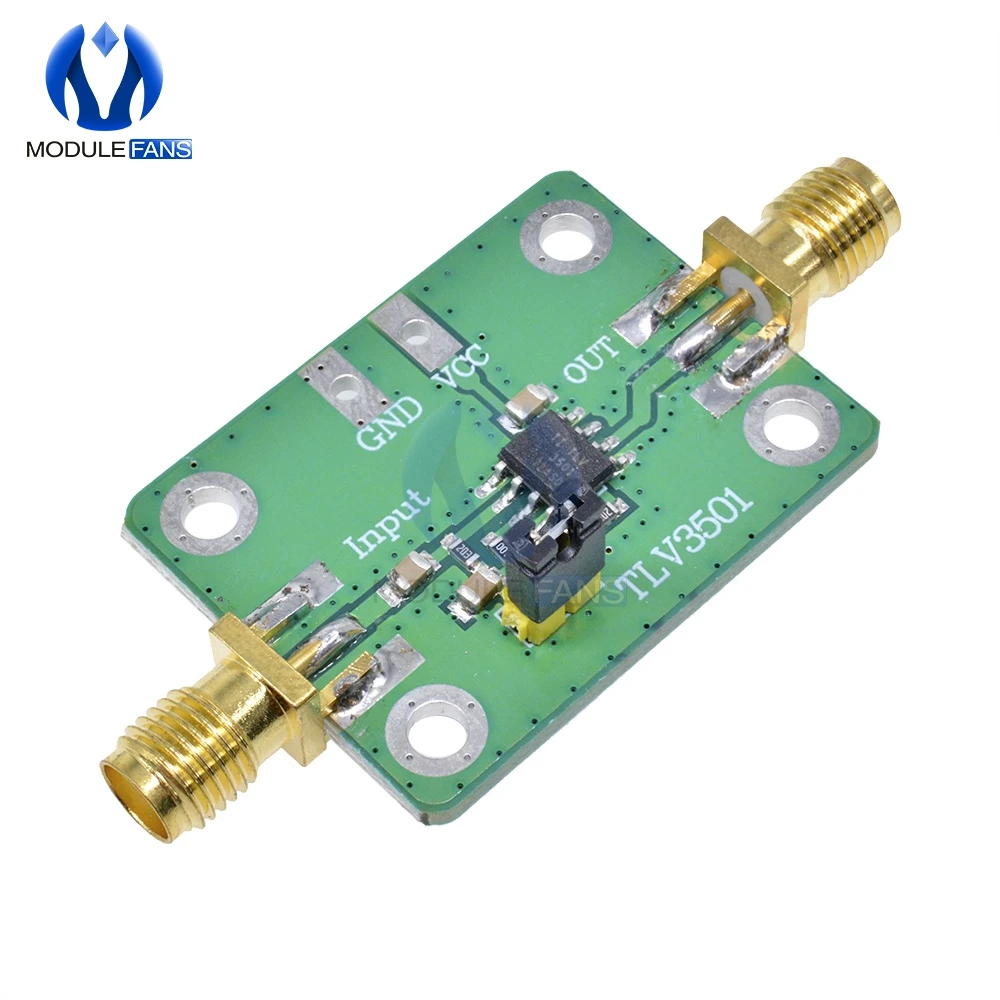

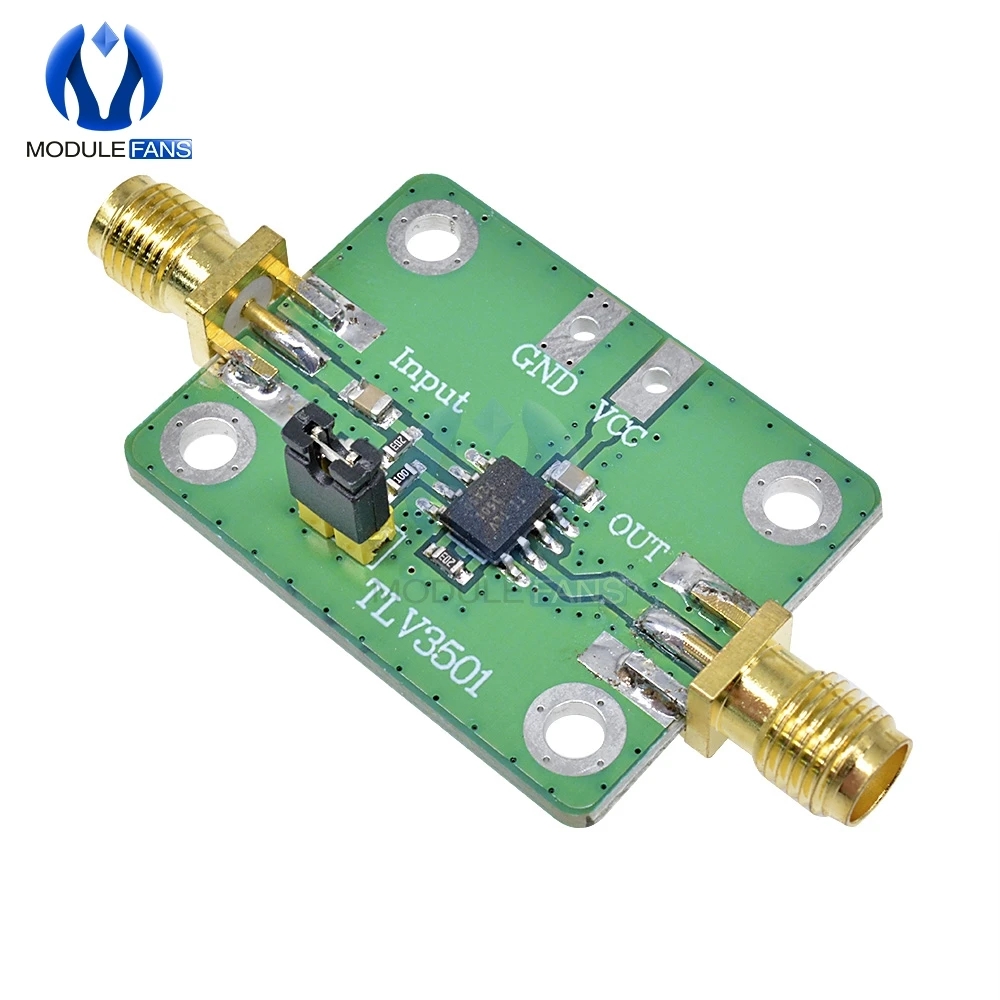

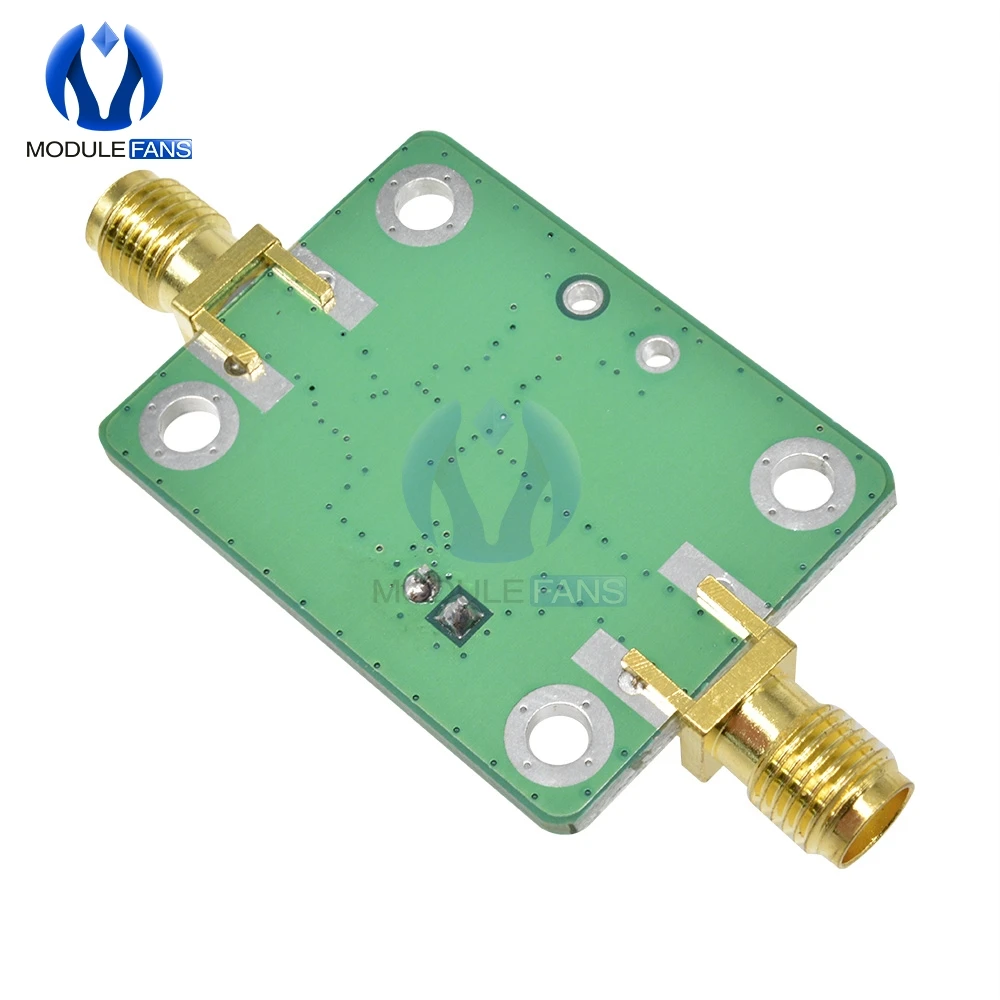

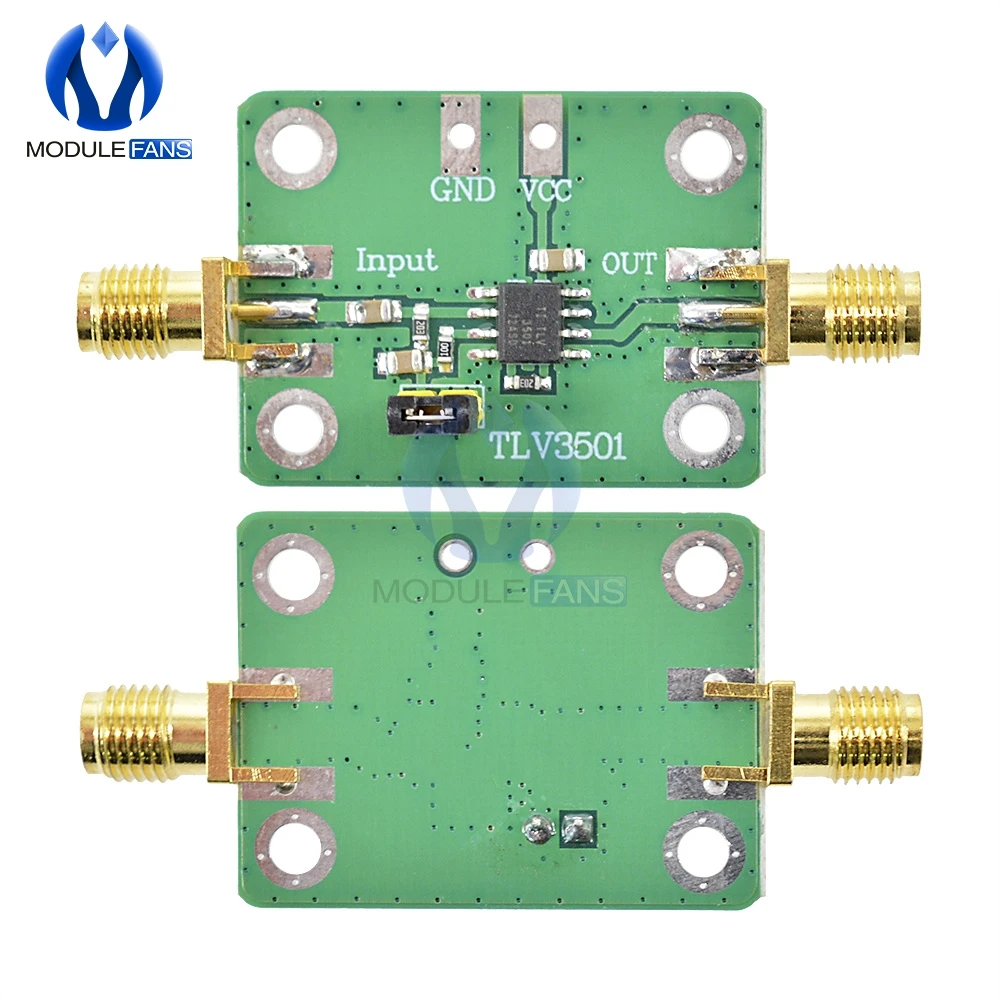

Produktdetails in Bildern

Produkteigenschaften

Markenname

diymore

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

DC 2.7V-5V

Verlustleistung

directly drive a CMOS or TTL logic

ist kundenspezifisch

Ja

Betriebstemperatur

push-pull output comparator

Anwendung

Computer

Paket

SMD
