5V 1a Ups Boost-Modul unterbrechung freie Strom versorgung Boost-Modul 3,7 V Polymer Lithium-Batterie-Schutz platine

Produktbeschreibung

Parameter
Eingang: 5 v1a oder mehr
Ausgang: 5 v1a (max)
Batterie: Polymer-Lithium-Batterie, 18650 Lithium-Batterie (empfohlene Kapazität unter 10000ma)
Eingang: Rückwärts verbindungs schutz, Eingangs überspannung schutz, automatisch die Eingangs leistung zum Batterie leistungs modus abschalten, wenn der Eingang 6V übers ch reitet.
Batterie klemme: Rückwärts verbindungs schutz Kurzschluss schutz Rückwärts verbindung wird während des Ladevorgangs nicht beschädigt. Wenn die externe Leistungs aufnahme 20V übers ch reitet, durchbricht sie die Schutze inheit.
Ausgang: nur normale Last kann geliefert werden, andere Netzteile können nicht anges ch lossen werden, und der Wechsel richter muss verbrannt werden, der Ausgangs kurzschluss ist in Ordnung, und die Last schläft nicht, wenn die Last klein ist.
Volumen: 33*15*4,5mm
Verdrahtung hafen
Eingabe modus: in + Eingang positiv, In-Input negativ
Ausgabe modus: out + output positiv, out-output negativ
Batterie: b + ist an den positiven Pol der Batterie anges ch lossen, b-ist an den negativen Pol der Batterie anges ch lossen
Anzeige lampe (muss hinzugefügt werden): r + ist der Arbeits status der externen Strom versorgung, g + ist die Anzeige der Batterie kapazität. Die Batterie kapazität wird durch die blinkende Frequenz angezeigt. Je schneller das Blinken, desto größer die Batterie kapazität und die automatische Abschaltung, wenn keine Last oder wenn nicht geladen wird.
Jumper (j1) Beschreibung: verwendet, um die Leistung der externen Strom versorgung eingestellt. Der Standard ist 1a oder weniger. Wenn der Kurzschluss-Jumper eine externe Ausgangs leistung von 5V 2a benötigt, soll der Jumper 0,5 A/1a Strom und die Priorität versorgungs last schalten. Der verbleibende Strom wird zum Laden an die Batterie übertragen
Hinweis: Die Platine wird beim Laden erhitzt, daher muss die Platine während der Montage einen Abstand zur Batterie halten. Zweitens ist die Batterie optimistisch in Bezug auf Polarität, bitte nicht rückgängig machen, um den Management-Chip nicht zu beschädigen. Wenn der Stromkreis im Zustand der Füllung und der Kante arbeitet, kein Kurzschluss schutz, um Schäden am Gerät zu vermeiden

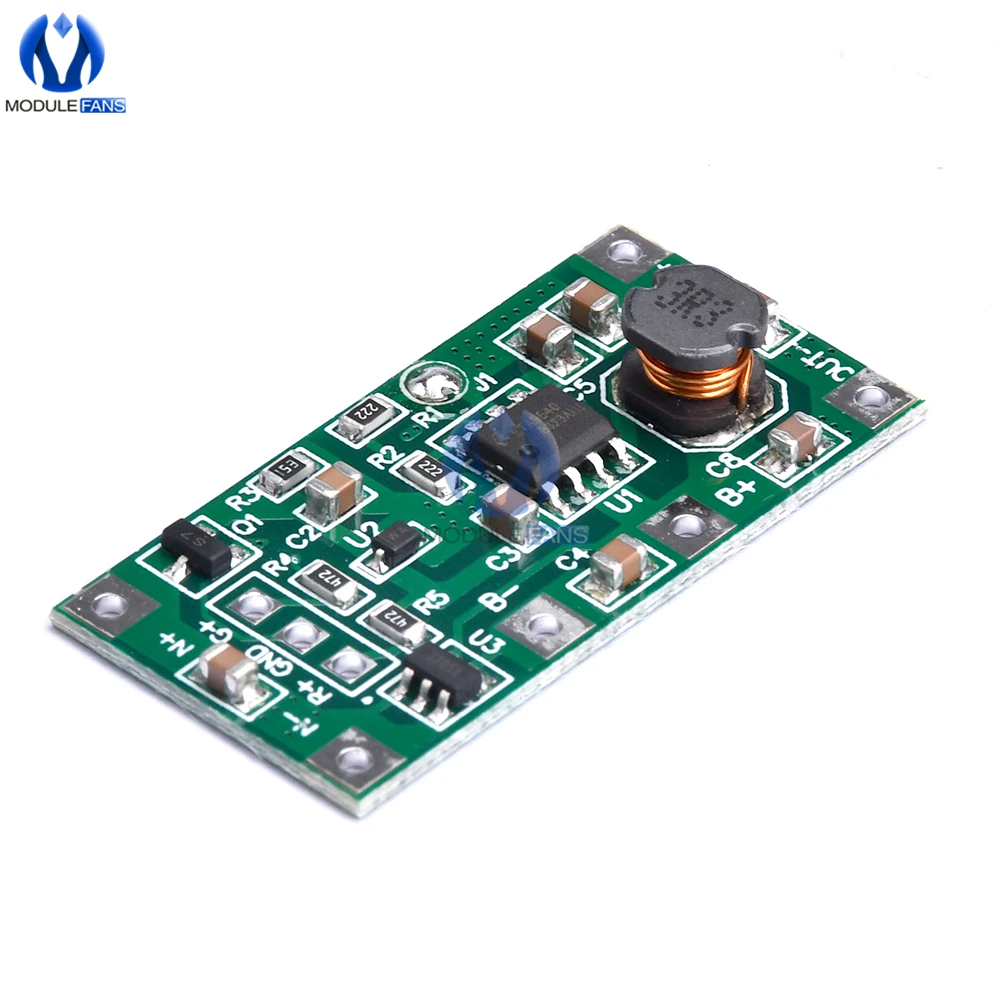

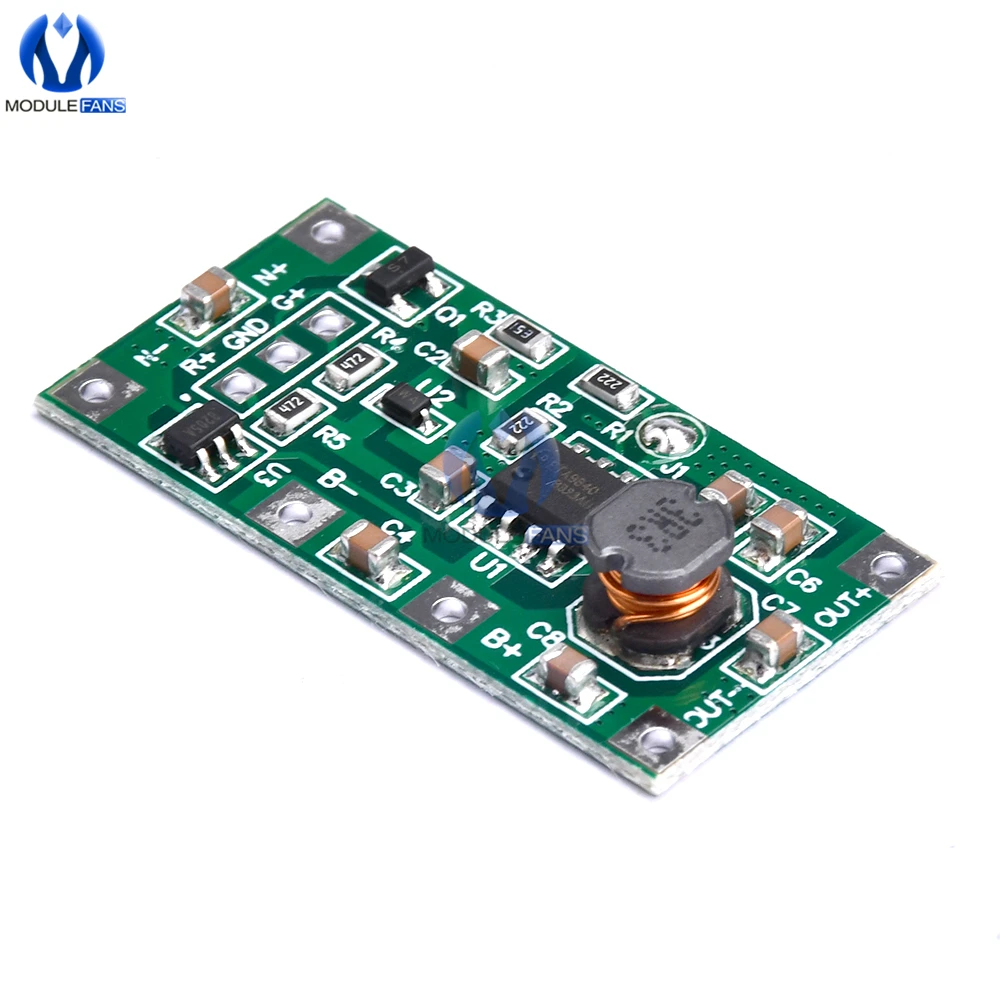

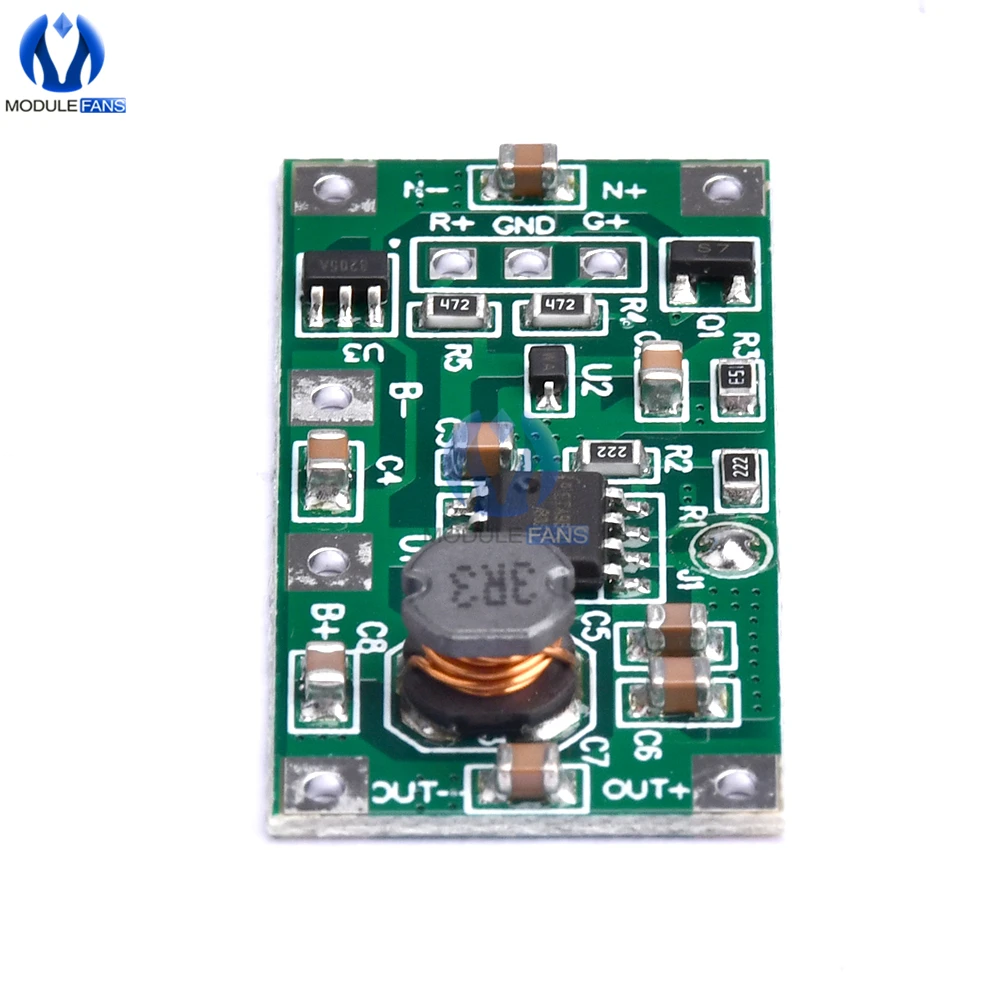

Produktdetails in Bildern

Produkteigenschaften

Markenname

diymore

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

Modul

Versorgungsspannung

5V 1A

ist kundenspezifisch

Ja

Anwendung

Computer

Paket

SMD
