Linse

Opex f-theta Linse 300 nm m85 Gewindes can feld 7070-300420 Brennweite-mm nm yag Glasfaser-Laser markierung steil

103,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Variante auswählen

Lieferung nach Deutschland
Lieferzeit: 8–16 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

Wie kann ich überprüfen, ob dieses F-Theta-Objektiv für meine Markiermaschine geeignet ist?

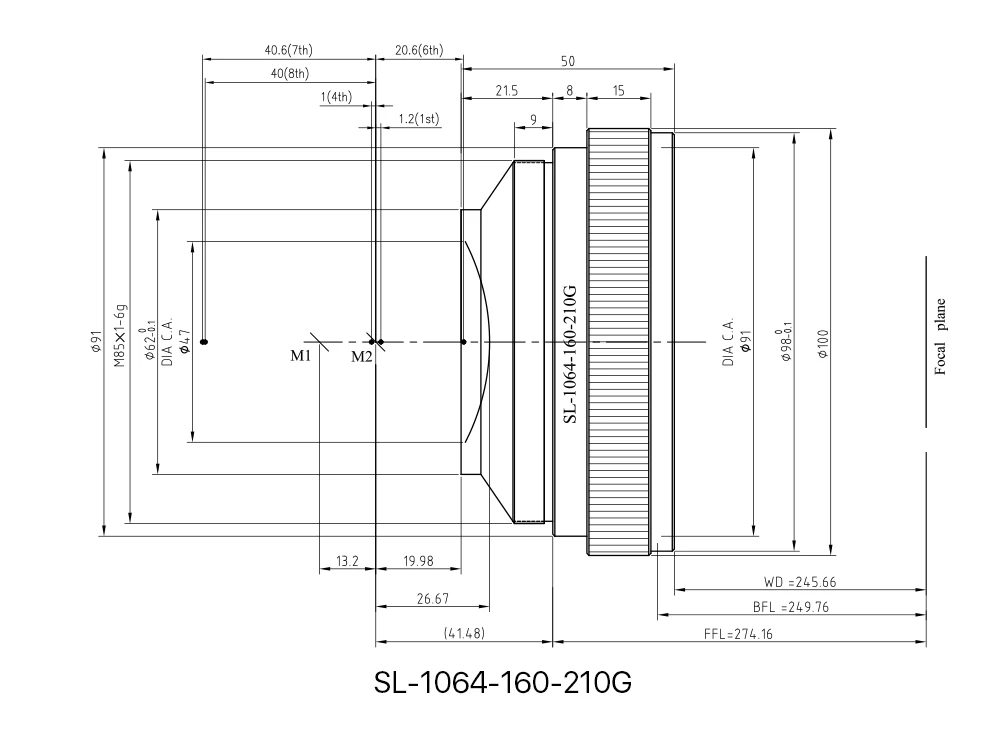

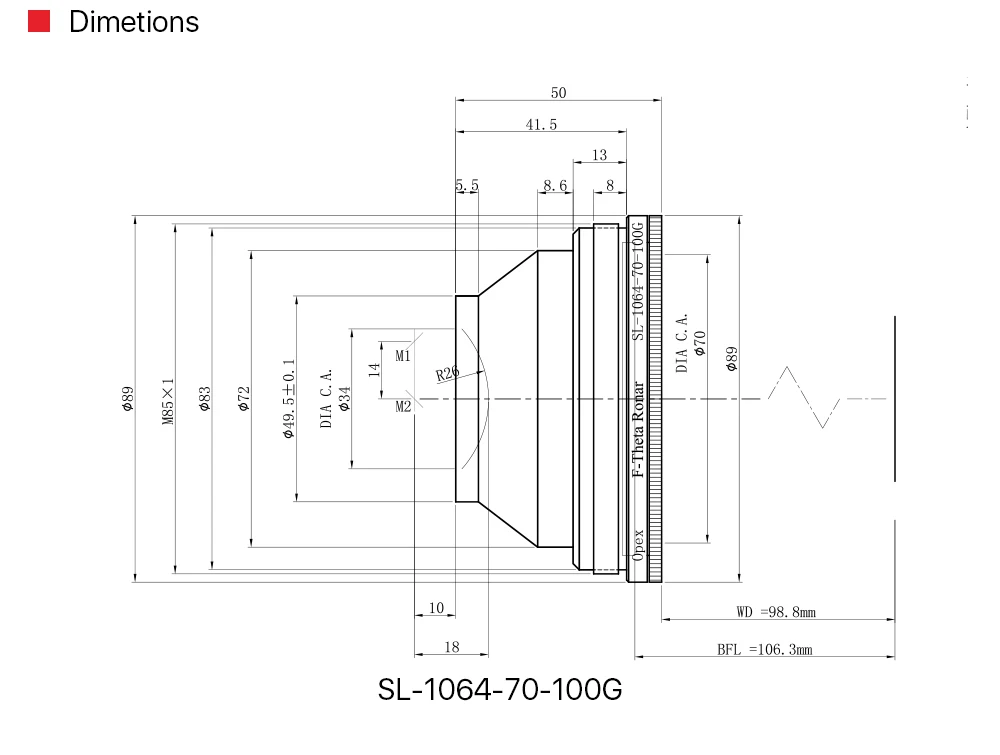

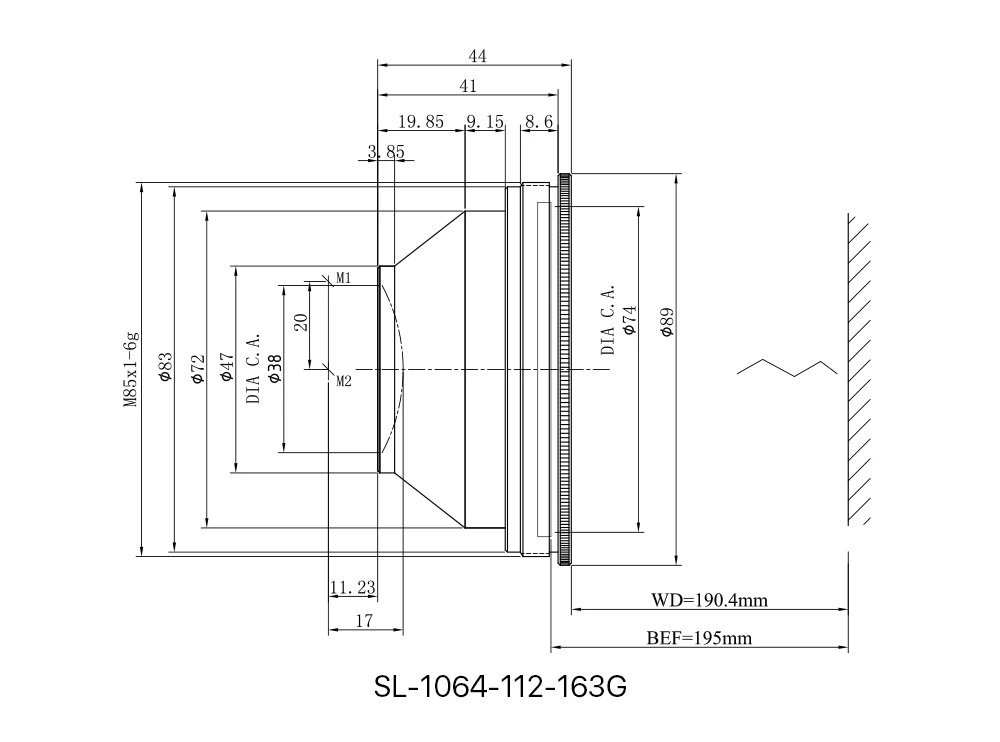

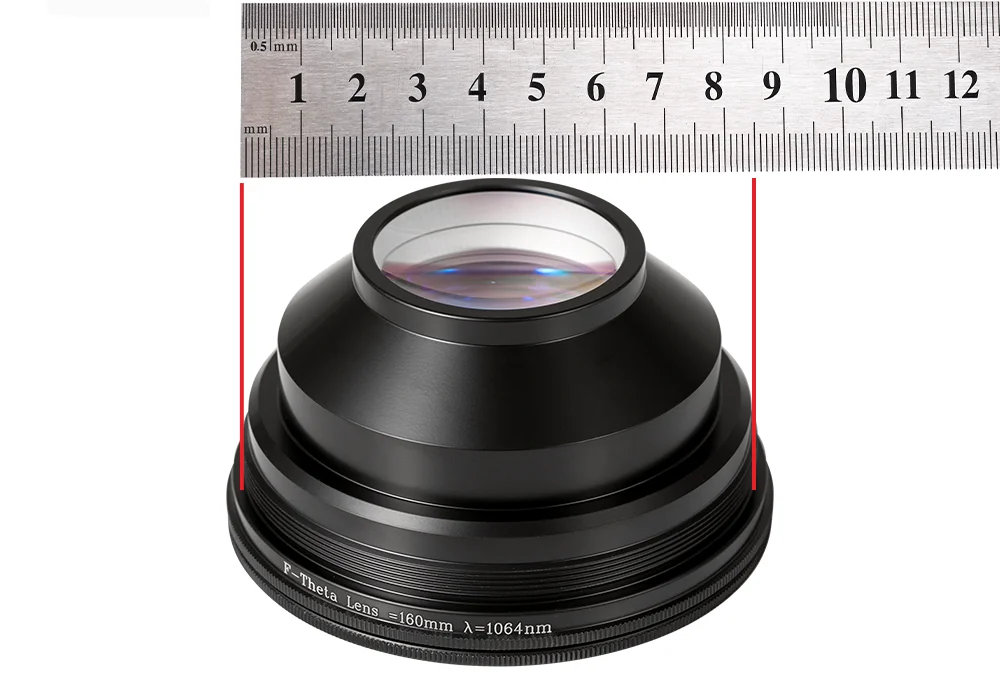

Zuerst müssen Sie den Gewindedurchmesser Ihres Galvo-Kopfes überprüfen.Unser Gewinde ist M85, wie im Bild unten gezeigt, und der Installationsdurchmesser beträgt 85 mm.
Wenn Sie Ihren Galvo-Kopf oder Ihre f-theta-Linse messen und feststellen, dass sie 79 mm groß sind, benötigen Sie eine
Adapterring.

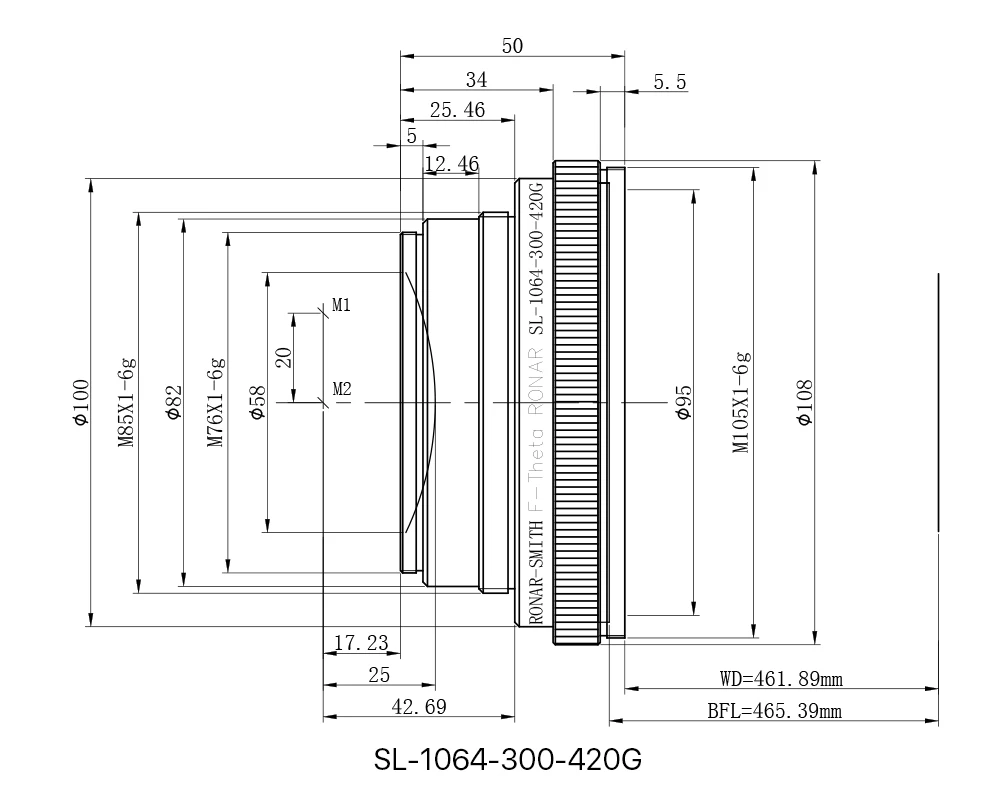

Zweitens wählen Sie eine geeignete Größe.Die Feldgröße der f-theta-Linse hängt mit der Höhe des Säulenlifts zusammen.Zum Beispiel beträgt bei einer f-theta-Linse mit einem Scanfeld von 300x300 die Brennweite 420 mm und die hintere Arbeitslänge 467 mm.Fügen Sie dann die Höhe der f-theta-Linse und des Galvo-Kopfes hinzu, und der Säulenlift muss immer 600 mm betragen.Wenn Ihr Säulenlift 500 mm hoch ist, ist die 300x300-Linse nicht für Ihre Maschine geeignet.

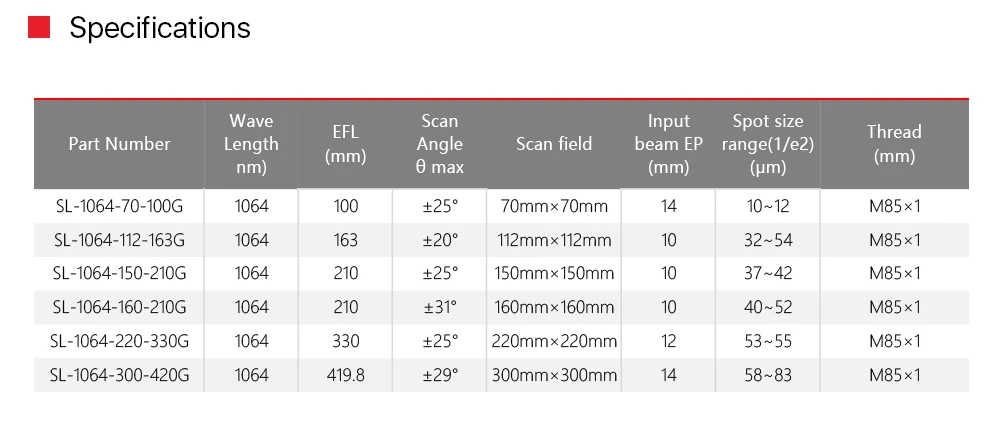

Größenvorschlag für das Scanfeld einer F-Theta-Linse
Wenn die Leistung Ihrer Markiermaschine zwischen 20W und 30W liegt, empfehlen wir eine Arbeitsfläche von 50mm bis 220mm.Das liegt daran, dass je kleiner das Format ist, desto klarer ist die Gravur.Je länger die Brennweite des Großformat-Feldobjektivs ist, desto höher ist der Verlust des Lasers in der Luft, desto schwächer ist der Laser und desto unklärter ist der Druckeffekt.
Wenn Sie ein 300x300mm F-Theta-Objektiv wünschen, ist es am besten, eine Maschinenleistung von über 50W zu haben. Für Maschinen mit mehr als 50W empfehlen wir außerdem die Verwendung von Linsen aus Quarzmaterial, die eine längere Lebensdauer haben.
Wenn Sie Ringe und Tassen mit einem Drehaufsatz gravieren möchten, empfehlen wir die Verwendung einer 50x50mm oder 70x70mm Feld-F-Theta-Linse.
