GT-24 2,4G SMD NRF24L01 1100 Meter Langstrecken-NRF24L01+PA+LNA SMD Funkmodule 1100 Meter 2,4G Antennenadapterkabel

Produktbeschreibung

Hinweis: 2,4G-Antenne, geben Sie eine Bestellung für die Kunden auf, die sie benötigen, und wählen Sie nicht diejenigen aus, die sie nicht benötigen, danke!
Drahtloses Modul mit digitaler Übertragung in Industriequalität, 2,4 G, NRF24L01 + PA + LNA, 1100 Meter große Entfernung
Dieses Produkt kann in Form von zwei Arten von Schnittstellen platziert werden, beispielsweise des Chiptyps und des Pin-in-Löttyps.Daher wird der Stift standardmäßig gesendet und nicht gelötet.
Unterstützt 51 STM8S STM32 Arduino und andere Mikrocontroller-Entwicklungsboards

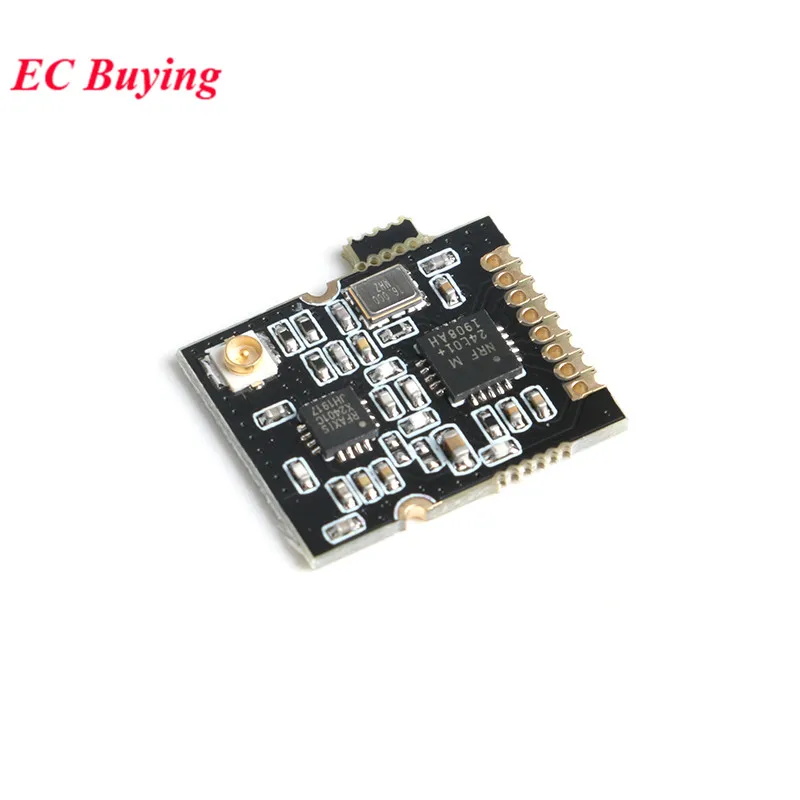

Das GT-24-Modul ist ein integriertes 2,4-GHz-, 100-mW-Datenübertragungsmodul mit hoher Geschwindigkeit (bis zu 2 Mbit/s Luftgeschwindigkeit), hochstabiles, integriertes drahtloses Transceiver in Industriequalität.Das Modul verfügt über eine leistungsstarke PCB-Antenne, eine präzise Impedanzanpassung und einen RF-Chip nRF24L01P, der eine höhere Zuverlässigkeit, mehr Leistungsstufen sowie eine größere Übertragungsentfernung und eine geringere Leistung als die nRF24L01 aufweist.Darüber hinaus ist der RFX2401-Leistungsverstärkerchip integriert, der eingebaute LNA verfügt über eine Empfangsempfindlichkeit von 10 dBm und arbeitet im ISM-Band von 2,4 GHz bis 2,5 GHz.Das Modul verfügt über eine ausreichende Sendeleistung, gute spektrale Eigenschaften, kleine Harmonische, kleine Kanalübersprechen und ein ultrakleines Volumen.
Ein Modell nach Industriestandards.Und es verfügt über einen Standardabstand von 2,54-mm-Inline-Schnittstelle und eine 1,27-mm-Patch-Schnittstelle, was für Benutzer bequem mit verschiedenen Schaltkreisen zu verwenden ist.Darüber hinaus verfügt das GT-24-Modul über eine integrierte PCB-Antenne und eine externe IPX1-Antenne, was die freien Eigenschaften des Moduls erheblich verbessert.
Produktparameter
Schnittstellendefinition
Typische Schaltung an einen Einzelchip-Mikrocomputer angeschlossen
Einführung in die Fahrmethoden
Dieses Modul ist nRF24L01P+PA+LNA und seine Antriebsmethode entspricht vollständig dem nRF24L01P.Benutzer können gemäß dem NRF24L01P-Chiphandbuch betrieben werden.
Der CE-Pin ist mit dem LNA-Aktivierungspin verbunden.Bei CE=1 ist der LNA eingeschaltet.Bei CE=0 ist der LNA ausgeschaltet.Dieser Vorgang stimmt vollständig mit dem Sende- und Empfangsmodus des nRF24L01 überein.Mit anderen Worten: Benutzer müssen sich überhaupt nicht um LNA-Vorgänge kümmern.
CE kann über einen langen Zeitraum an einen hohen Pegel angeschlossen werden, das Modul muss jedoch beim Schreiben des Registrierkassers zunächst auf den POWER DOWN-Abschaltmodus eingestellt werden.Es wird empfohlen, CE an den IO-Port der MCU anzuschließen.
Die IRQ kann getrennt werden und der SPI-Abfragemodus kann verwendet werden, um den Interrupt-Status zu erhalten.Es wird jedoch empfohlen, einen externen Interrupt vom Mikrocontroller zu verwenden.
Der CE-Pin-Timing-Betrieb des Moduls kann bis zu 10us betragen, die im technischen Handbuch nRF24L01P erwähnt werden. Wir empfehlen jedoch, sich zu wechseln: SPI-Betrieb vorhoch CE, bis die Übertragungsunterbrechung abgeschlossen ist, und halten Sie dann eine hohe Temperatur von 1 ms aufrecht. Senken Sie dann die CE.Der Zweck besteht darin, sofort nach dem Versand des GT-24-Versands in den Empfangsmodus zu wechseln.Bei CE=0 ist der LNA ausgeschaltet, was die Empfangsempfindlichkeit schädlich ist.
Beachten Sie, dass die Erdung gut ist, eine große Pflasterfläche vorhanden ist, die Welligkeit der Stromversorgung gering ist, der Filterkondensator hinzugefügt werden sollte und der VCC- und GND-Pins des Moduls so nahe wie möglich kommt.
Verwendung und Illustration der Modulantenne
Das Modul verwendet standardmäßig die integrierte PCB-Antenne. Der Chip-Induktor ist wie in der Abbildung gezeigt auf 1, 2, verlötet. Wenn Sie den IPx1-Träger zum Herausziehen der externen Antenne verwenden müssen, können Sie den Chip-Induktor wie abgebildet auf 1,3 stellen.

Produktdetails in Bildern

Produkteigenschaften

Markenname

EC Buying

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

2,0-3,6V

Verlustleistung

niedrig

ist kundenspezifisch

Ja

Betriebstemperatur

Normal

Anwendung

Computer

Paket

Modul

Experimente mit intelligenter Elektronik

Schalter und Sensor für Arduino STM32
