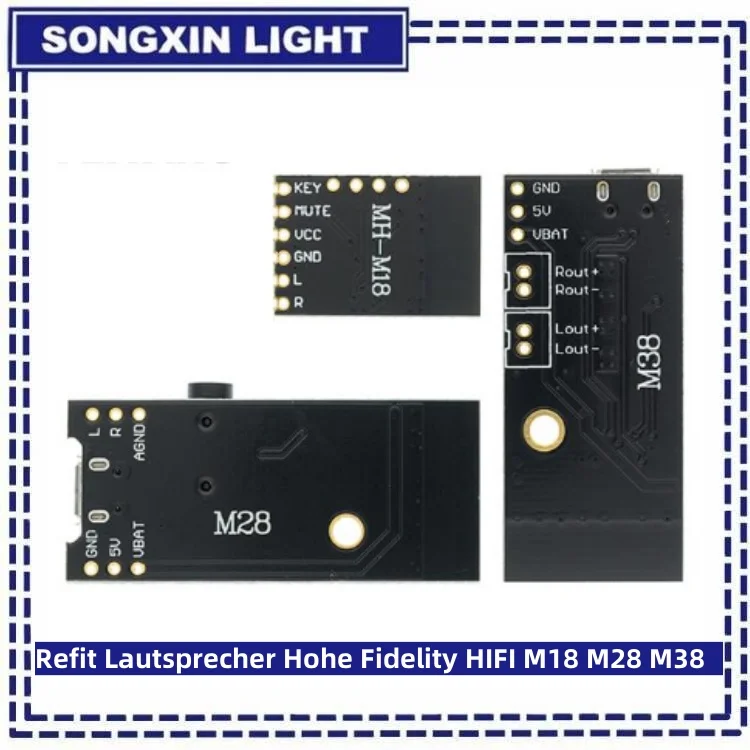

MH-MX8 Drahtlose Bluetooth MP3 Audio Empfänger bord Modul BLT 4,2 mp3 Verlustfreie Decoder DIY Kit High Fidelity HIFI M18 M28 m38

Produktbeschreibung

2.. Funktion/Pin definition 1. bluetooth V 4,2 version, unterstützung Bluetooth automatische verbindung technologie, unterstützung WAV/WMA/FLAC/APE/MP3 verlustfreie decodierung, stereo dual channel ausgang. 2. nach sterben modul ist powered auf, sterben handliche sucht für sterben Bluetooth name MH-M18/MH-M28/MH-M38, und kann musik spielen nach dem anschluss Bluetooth. 3, modul blau anzeige licht: If You sterben Bluetooth ist nicht verbunden, sterben anzeige licht blinkt schnell; if you sterben bluetooth-verbindung ist auf, sterben anzeige licht ist immer auf; sterben folgenden ist eine einführung zu jeder version: MH-M18: PCB größe: 23*16*2,5mm (länge, breite und höhe) Pin pitch: 2,54mm (Kann direkt angebracht oder gelötet)
3. funktion/Pin definition 1. Sterben interface nimmt eine semi-loch prozess, sterben ist bequem für kunden zu direkt befestigen oder solder zu sterben bord. 2. 1. Bluetooth V 4,2 version, unterstützung Bluetooth automatische verbindung technologie, unterstützung WAV/WMA/FLAC/APE/MP3 verlustfreie decodierung, stereo dual channel ausgang. PIN KEINE Funktion Beschreibung 1 SCHLÜSSEL Button control terminal (4 geschmack funktionen, zusätzliche widerstände wie verdrahtung diagramm) 2 STUMM Stumm control terminal (ausgangs hohe 3,3 v if you muting, Ausgang niedrigen niveau während der wiedergabe) 3 VCC Positive netzteil 5 v (lithium-batterie 3,7 v netzteil erfordert kurzschluss diode) 4 GND GND 5 L Linken kanal 6 R Rechten kanal
PIN Beschreibung 1 5 v 5 v 2 GND GND 3 VBAT Lithium-batterie 3,7 v netzteil 3,7 v-4, 2 v 4 L Linken kanal 5 R Rechten kanal 6 AGND Audio GND
1. netzteil: Sie können direkt verwenden sterben MICRO USB Android kabel 5 v für direkt strom versorgung, oder sie können auch verbinden 5 v netzteil oder 3,7 v lithium-batterie (wie unten dargestellt). Hinweis, dass sterben 5 v und 3,7 v netzteil schnittstellen sind verschiedene. Sterben 5 v spannung ist verbunden zu 5 v und GND, und sterben 3,7 v lithium-batterie ist verbunden zu VBAT und GND. 2. audio ausgang: Sterben kopfhörer kann direkt eine sterben 3,5mm audio interface, oder es kann verdrahtet werden für sterben audio eingang der power verstärker bord (sterben interface L/R /AGND kann direkt verdrahtete wie gezeigt).
PIN Beschreibung 1 5 v 5 v 2 GND GND 3 VBAT Lithium-batterie 3,7 v netzteil 3,7 v-4, 2 v 4 L Linken kanal 5 R Rechten kanal 1. netzteil: Sie können direkt verwenden sterben MICRO USB Android kabel 5 v für direkt strom versorgung, oder sie können auch verbinden 5 v netzteil oder 3,7 v lithium-batterie (Wie unten dargestellt). Hinweis, dass sterben 5 v und 3,7 v netzteil schnittstellen sind verschiedene. Sterben 5 v spannung ist verbunden zu 5 v und GND, und sterben 3,7 v lithium-batterie ist verbunden zu VBAT und GND. Sterben maximale betriebs strom ist 5V2A. Es wird empfohlen, eine geregelte 5V2A netzteil für besseren klang qualität. 2. unterstützung USB soundkarte, freies stick (stecker und spielen). Schließen sie das modul eine den computer mit einem usb-kabel, und sterben computer können spielen musik durch das modul verstärker ausgang. Audio ausgang: ausgang links und rechts stereo audio signale, angeschlossen werden kann zwei 2-8 ohm, 3-5 watt lautsprecher, und 4 Euro 5 watt lautsprecher. 3. dieses produkt hut seine eigenen dual 5 watt power verstärker schaltung, und muss nicht verbunden werden zu einem anderen verstärker! Sterben ausgänge der zwei verstärker kann nicht verbunden werden in parallel oder sterben negative pol können miteinander verbunden werden, sonst sterben power verstärker chip kann beschädigt werden.

Produkteigenschaften

Markenname

XIASONGXIN LIGHT

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Versorgungsspannung

MP3 Decoder Board

Verlustleistung

Audio Modul

ist kundenspezifisch

Ja

Betriebstemperatur

40-+85

Anwendung

Computer

Paket

SMD
