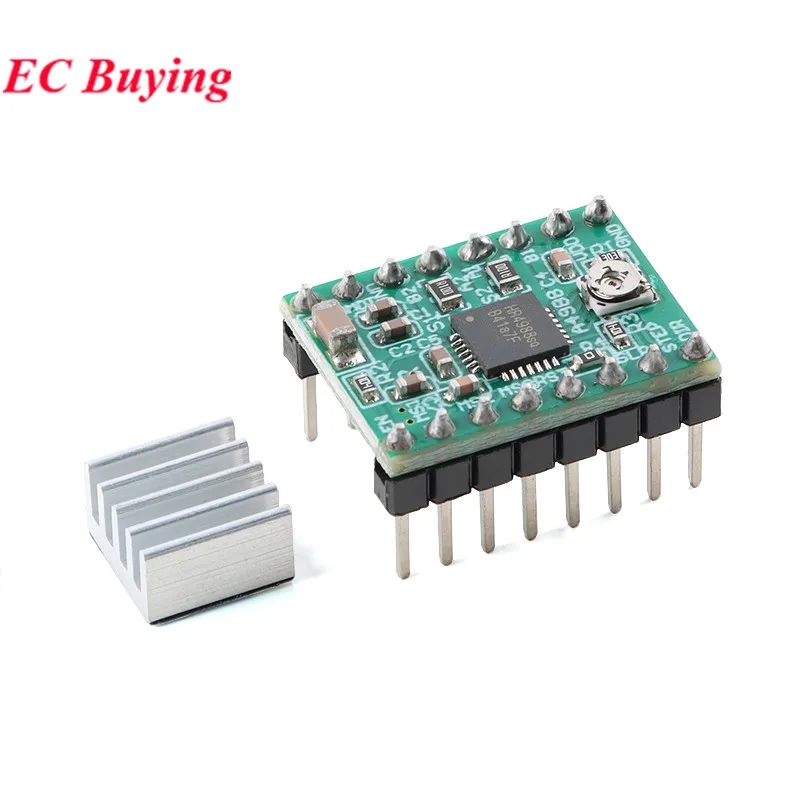

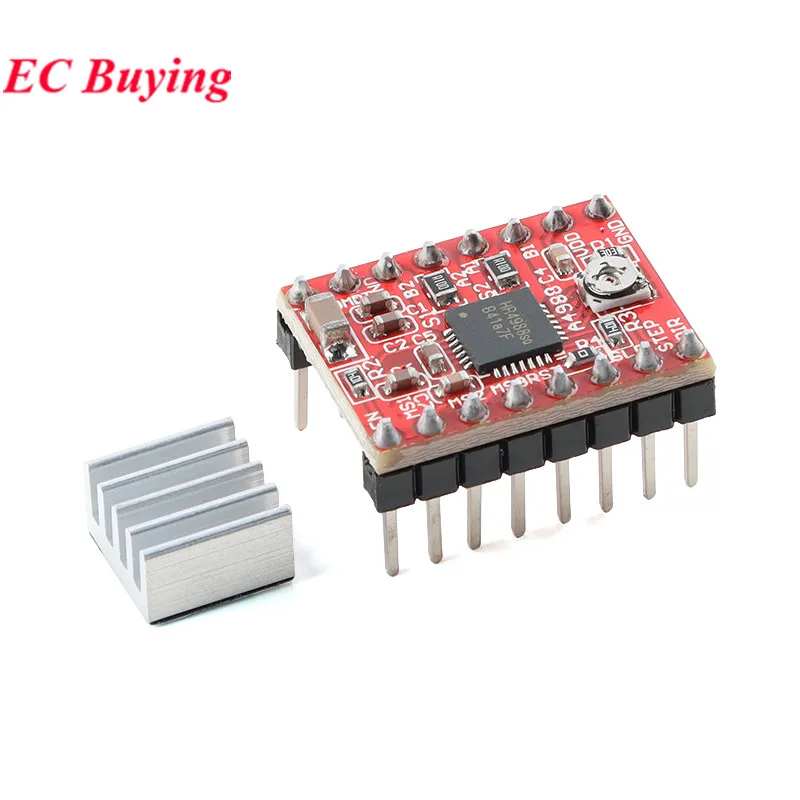

10 Stück/1 Stück Reprap Schrittmotor-Treibermodul-Platine A4988 DRV8825 Motor-Clipfilter Kühlkörper für 3D-Drucker-Zubehör

Produktbeschreibung

Einführung
Der A4988 ist ein kompletter Mikroschritt-Motortreiber mit integriertem Konverter für eine einfache Bedienung.Das Produkt betreibt bipolare Schrittmotoren im Voll-, Halb-, 1/4- und 1/16-Schrittmodus mit einer Ausgangsantriebsleistung von bis zu 35 V und ±1 A.Der A4988 verfügt über einen festen Off-Time-Stromregler, der im langsamen oder gemischten Dämpfungsmodus arbeitet.Der Konverter ist der Schlüssel zur einfachen Umsetzung des A4988.„Geben Sie einfach einen Impuls in den „Schritt“-Eingang ein, um den Motor anzutreiben und einen Mikroschritt zu erzeugen.“Es ist keine Phasenfolgentabelle, eine Hochfrequenz-Steuerleitung oder eine komplexe Schnittstellenprogrammierung erforderlich.Die A4988-Schnittstelle ist ideal für Anwendungen, bei denen keine komplexen Mikroprozessoren verfügbar oder überlastet sind.
Die Zerkleinerungssteuerung im A4988 wählt beim Mikroschrittbetrieb automatisch den aktuellen Abfallmodus (langsam oder gemischt).Im gemischten Abfallmodus wird das Gerät zunächst so eingestellt, dass es bei einer teilweise festen Ausfallzeit schnell verfallt und dann während der verbleibenden Ausfallzeit langsam verringert.Hybrid-Dämpfungsstrom-Steuerschemata reduzieren akustische Motorgeräusche, erhöhen die Schrittgenauigkeit und senken den Stromverbrauch.Um den Stromverbrauch während des Betriebs der Impulsweitenmodulation (PWM) zu verbessern, ist eine interne Synchrongleichrichtungssteuerungsschaltung vorhanden.Der interne Schaltkreisschutz umfasst: thermische Abschaltung mit Hysterese, Unterspannungssperre (UVLO) und Kreuzstromschutz.Es ist keine spezielle Leistungssequenzierung erforderlich.
Der A4988 ist in einem Oberflächenmontierten QFN-Gehäuse (ES) mit den Maßen 5 mm × 5 mm erhältlich und verfügt über eine nominale Gesamtverpackungshöhe von 0,90 mm mit freiliegendem Kühlkörper für eine verbesserte Wärmeableitung.Das Paket ist bleifrei (Pb)-frei (Suffix -T) mit einem 100 % matten Zinnbleirahmen.
Merkmale und Vorteile
Niedriger RDS-Ausgang (ein).
Automatische Erkennung/Auswahl des Stromabfallmodus
Misch- und langsamer Stromabfallmodus
Synchrongleichrichtung mit geringer Verlustleistung
Internes UVLO
Kreuzstromschutz
3,3 und 5 V kompatible Logiknetzteile
Thermische Abschaltkreis
Schutz vor Kurzschlüssen im Boden
Schutz vor Kurzschlüssen bei Lasten
Fünf optionale Schrittmodi: Voll, 1/2, 1/4, 1/8 und 1/16
DRV8825 vs. 4988 Eigenschaften
1.Der maximale Strom beträgt 2,5 A.
2, die höchste Unterstützung für 32 Unterteilungen.
3, 4-lagige Leiterplatte, bessere Wärmeableitungsleistung.

Produktdetails in Bildern

Produkteigenschaften

Markenname

EC Buying

Ursprung

CN (Herkunft)

Hochbetriebenes Chemikalienunternehmen

Keine

Zustand

Neu

Typ

SPANNUNGSREGELER

Verlustleistung

low

Betriebstemperatur

normal

Anwendung

Computer

Paket

module
