DIY elektronische Kits Set Ne555 Tastatur acht Noten elektronische Orgel Modul Teile Löten Praxis Spaß E-Piano Lernen

6,90 €

inkl. 19 % MwSt. auf die Ware; bestätigter Versand nach Deutschland enthalten

Lieferung nach Deutschland
Lieferzeit: 7–11 Tage

Angezeigter Planpreis. Bestellungen sind noch nicht freigeschaltet.

Produktbeschreibung

71898
Erlernen und Experimentieren praktischer Fähigkeiten
Beschreibung
Hinweis: Bei diesem Modul handelt es sich um ein DIY-Kit, nicht um ein fertiges Produkt.
Features
Die Skala dieser Schaltung kann unterschiedliche Geräusche erzeugen, und unterschiedliche Tasten entsprechen unterschiedlichen Skalen.Die elektronische Tastatur wird durch Drücken verschiedener Tasten mit den Fingern gespielt, um unterschiedliche Skalen zu erzeugen.Das Prinzip besteht darin, dass die Schaltung NE555 an einen Oszillator angeschlossen ist und ihre Schwingungsfrequenz aufweist. Sie wird durch den Widerstand der Schaltung (R1-R10) bestimmt, sodass verschiedene Tasten unterschiedliche Klänge erzeugen können.Die Vorteile dieser Schaltkreiseproduktion: einfach und praktisch, geringer Stromverbrauch, und die Schaltung wird durch integrierte Schaltkreise mit wenigen Teilen angetrieben, und die Schaltung ist einfach und leicht zu verstehen, was es uns ermöglicht, unser Verständnis für Schaltungsprinzipien während zu vertiefen der Debugging-Prozess.
Parameter
Versorgungsspannung: DC 5V
Brettgröße: 13,5 x 2,2 cm
Schaltungsprinzip
Widerstände R2-R9 sind die Wahl der Schwingungsfrequenz.Sie und Widerstand R1, Kondensator C2 und NE555 bilden 9 verschiedene Schwingungsfrequenzen.Das Frequenzauswahlsignal wird über den S1-S8-Schlüsselschalter gesteuert und der NE555-Audioausgang gibt einen lauten Ton am Lautsprecher SP ab.Drücken Sie während des Betriebs die Tasten und die Tastatur gibt einen kontinuierlich lauten Ton ab.Wenn Sie nacheinander verschiedene Schalter drücken, können Sie wunderschöne Musik ausprobieren.
Stückliste
Paket beinhaltet

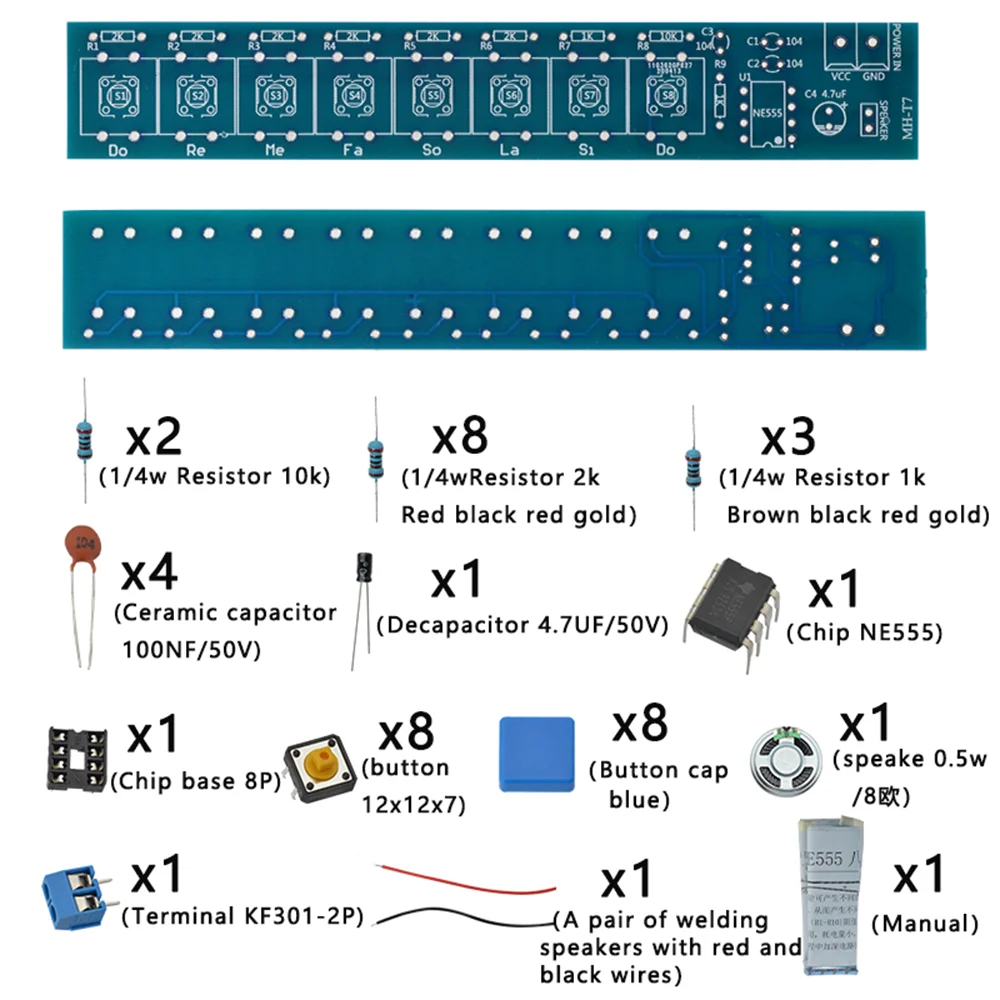

1 * Elektronisches Organ-DIY-Set mit acht Notizen
Häufiges Problem
1.Vermeiden Sie das Schweißen mit falschem Widerstand, achten Sie auf die Markierungen auf der Platine und achten Sie besonders darauf, dass der Widerstand von 1K und 10K nicht verwechselt wird.
2.Vermeiden Sie das Umkehrschweißen der positiven und negativen Elektroden des Elektrolytkondensators und achten Sie auf das lange Bein als positive Elektrode.
3.Vermeiden Sie es, den Chip nach hinten einzuführen, und achten Sie auf die Richtung der Chipkerbe, die der markierten Kerbe auf der Platine entspricht.
4. Vermeiden Sie einen umgekehrten Anschluss des Lautsprechers. Ein Ende des passenden roten Kabels ist mit dem Pluspol des Lautsprechers verbunden, das andere Ende ist mit dem Pluspol der SPEAKER-Lötstelle verbunden, das schwarze Kabel ist mit dem Minuspol des Lautsprechers verbunden und das andere Ende ist verbunden mit dem Minuspol der SPEAKER-Lötstelle. Die SPEAKER-Schnittstelle auf der Platine befindet sich in der Nähe des blauen Anschlusses. Es ist die negative Elektrode. 5. Vermeiden Sie einen umgekehrten Anschluss der Stromversorgung. Die richtige Verbindungsmethode besteht darin, VCC an den Pluspol und GND an den Minuspol anzuschließen. Um einen lauten Ton zu gewährleisten, sollte die Versorgungsspannung 5 V Gleichstrom betragen.
